วิธีการติดตั้งวาล์วผีเสื้อ WCB ในท่อที่มีการสั่นสะเทือนความถี่สูง?

การติดตั้งวาล์วผีเสื้อ WCB ในท่อที่มีการสั่นสะเทือนความถี่สูงต้องมีการวางแผนอย่างรอบคอบและดำเนินการอย่างแม่นยำ ในฐานะผู้จัดหาวาล์วผีเสื้อ WCB ฉันได้เห็นความสำคัญของการติดตั้งที่เหมาะสมในการทำให้มั่นใจว่าวาล์วอายุยืนและประสิทธิภาพที่ดีที่สุดโดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่ท้าทายด้วยการสั่นสะเทือนความถี่สูง ในบล็อกนี้ฉันจะแนะนำคุณเกี่ยวกับกระบวนการติดตั้งวาล์วผีเสื้อ WCB ในท่อดังกล่าวโดยเน้นการพิจารณาที่สำคัญและแนวทางปฏิบัติที่ดีที่สุด

เตรียมการติดตั้งล่วงหน้า

ก่อนที่จะเริ่มการติดตั้งมันเป็นสิ่งสำคัญที่จะทำการตรวจสอบอย่างละเอียดของท่อและวาล์ว ก่อนอื่นให้ตรวจสอบไปป์ไลน์สำหรับสัญญาณของความเสียหายการกัดกร่อนหรือการเยื้องศูนย์ การสั่นสะเทือนความถี่สูงสามารถทำให้ปัญหาที่มีอยู่ได้มากขึ้นดังนั้นจึงจำเป็นที่จะต้องจัดการกับพวกเขาก่อนที่จะติดตั้งวาล์ว วัดเส้นผ่านศูนย์กลางด้านในของไปป์ไลน์เพื่อให้แน่ใจว่าตรงกับเส้นผ่านศูนย์กลางด้านนอกของวาล์วผีเสื้อ WCB ความแตกต่างที่สำคัญใด ๆ สามารถนำไปสู่การรั่วไหลหรือการทำงานของวาล์วที่ไม่เหมาะสม

ถัดไปตรวจสอบวาล์วผีเสื้อ WCB เอง ตรวจสอบร่างกายวาล์วสำหรับรอยแตกบุบหรือความเสียหายทางกายภาพอื่น ๆ ตรวจสอบแผ่นดิสก์ลำต้นและซีลเพื่อการจัดตำแหน่งและความสมบูรณ์ที่เหมาะสม ตรวจสอบให้แน่ใจว่าส่วนประกอบทั้งหมดสะอาดและปราศจากเศษซาก หากคุณสั่งแอคทูเอเตอร์นิวเมติกวาล์วผีเสื้อหน้าแปลนตรวจสอบให้แน่ใจว่าแอคทูเอเตอร์อยู่ในสภาพการทำงานที่ดีและสอบเทียบอย่างเหมาะสม

การเลือกตำแหน่งที่เหมาะสม

ตำแหน่งของวาล์วในท่อเป็นปัจจัยสำคัญโดยเฉพาะอย่างยิ่งในสภาพแวดล้อมการสั่นสะเทือนความถี่สูง เลือกส่วนหนึ่งของท่อที่ค่อนข้างตรงและปราศจากโค้งงอหรือสิ่งกีดขวาง สิ่งนี้จะช่วยลดความเครียดบนวาล์วที่เกิดจากการสั่นสะเทือน หลีกเลี่ยงการติดตั้งวาล์วใกล้ปั๊มหรืออุปกรณ์อื่น ๆ ที่สร้างการสั่นสะเทือนความถี่สูงโดยตรงเนื่องจากสามารถเพิ่มความเสี่ยงของความล้มเหลวของวาล์ว

นอกจากนี้ยังเป็นสิ่งสำคัญที่จะต้องพิจารณาการเข้าถึงการบำรุงรักษาและการตรวจสอบ ควรติดตั้งวาล์วในสถานที่ที่สามารถเข้าถึงได้ง่ายสำหรับการตรวจสอบและซ่อมแซมตามปกติ นอกจากนี้ตรวจสอบให้แน่ใจว่ามีพื้นที่เพียงพอรอบวาล์วเพื่อให้สามารถทำงานของแอคทูเอเตอร์ได้หากมี

ติดตั้งวาล์ว

เมื่อติดตั้งวาล์วผีเสื้อ WCB เริ่มต้นด้วยการจัดแนวหน้าแปลนวาล์วกับหน้าแปลนท่อ ใช้ปะเก็นที่เข้ากันได้กับวาล์วและวัสดุท่อ ปะเก็นควรสะอาดและปราศจากข้อบกพร่องใด ๆ วางปะเก็นระหว่างหน้าแปลนเพื่อให้แน่ใจว่ามันอยู่กึ่งกลางและนั่งอย่างเหมาะสม

ใส่สลักเกลียวผ่านรูหน้าแปลนและมือ - ขันให้แน่นในรูปแบบข้าม สิ่งนี้จะช่วยให้แน่ใจว่าการบีบอัดปะเก็นอย่างสม่ำเสมอและป้องกันการรั่วไหล เมื่อสลักเกลียวทั้งหมดถูกจับให้แน่นแล้วให้ใช้ประแจแรงบิดเพื่อให้แน่นกับค่าแรงบิดที่แนะนำ การกระชับ - การกระชับสามารถทำลายหน้าแปลนหรือปะเก็นในขณะที่การกระชับภายใต้ - การกระชับอาจส่งผลให้เกิดการรั่วไหล

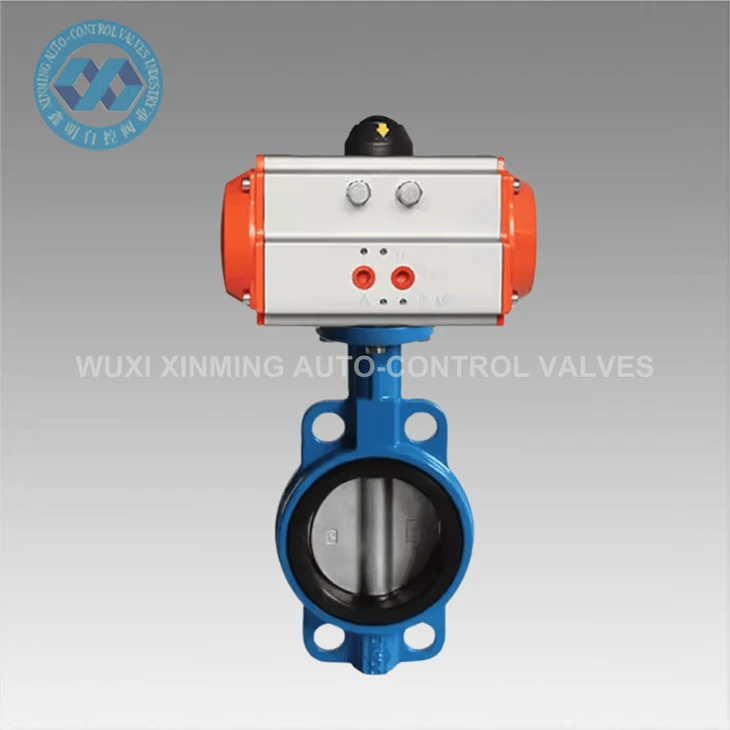

หากคุณกำลังติดตั้งไฟล์ปุ่มโลหะใหม่วิธีตรวจสอบไดอะแฟรมแอคชูเอเตอร์วาล์วลูกบอลลมหรือCast Iron Double Acting Actuator Butterfly Valveทำตามคำแนะนำของผู้ผลิตสำหรับการเชื่อมต่อแอคชูเอเตอร์กับวาล์ว ตรวจสอบให้แน่ใจว่าการเชื่อมต่อไฟฟ้าหรือนิวเมติกทั้งหมดมีความปลอดภัยและมีฉนวนอย่างเหมาะสม

การแยกการสั่นสะเทือน

เพื่อลดผลกระทบของการสั่นสะเทือนความถี่สูงบนวาล์วผีเสื้อ WCB ควรใช้เทคนิคการแยกการสั่นสะเทือน วิธีการทั่วไปอย่างหนึ่งคือการใช้ตัวเชื่อมต่อที่ยืดหยุ่นทั้งสองด้านของวาล์ว ตัวเชื่อมต่อเหล่านี้สามารถดูดซับพลังงานการสั่นสะเทือนบางส่วนและป้องกันไม่ให้ถูกถ่ายโอนโดยตรงไปยังวาล์ว

อีกทางเลือกหนึ่งคือการติดตั้งการสั่นสะเทือน - การติดตั้งหมาด ๆ ตัวยึดเหล่านี้สามารถวางไว้ใต้วาล์วหรือท่อรองรับเพื่อลดการส่งสัญญาณการสั่นสะเทือน ทางเลือกของวิธีการแยกการสั่นสะเทือนขึ้นอยู่กับลักษณะเฉพาะของไปป์ไลน์และระดับการสั่นสะเทือน

การทดสอบและการว่าจ้าง

หลังจากติดตั้งวาล์วแล้วจำเป็นต้องทำการทดสอบหลายชุดเพื่อให้แน่ใจว่าการทำงานที่เหมาะสม ขั้นแรกให้ทำการตรวจสอบด้วยภาพเพื่อตรวจสอบสัญญาณการรั่วไหลรอบ ๆ หน้าแปลนหรือตัววาล์ว จากนั้นใช้วาล์วด้วยตนเองเพื่อให้แน่ใจว่าแผ่นดิสก์จะหมุนอย่างราบรื่นและเปิดและปิดอย่างเต็มที่

หากวาล์วติดตั้งแอคทูเอเตอร์ให้ทดสอบการทำงานของแอคชูเอเตอร์ ตรวจสอบเวลาตอบสนองความถูกต้องของการควบคุมตำแหน่งและฟังก์ชั่นโดยรวมของแอคทูเอเตอร์ ดำเนินการทดสอบความดันเพื่อตรวจสอบความสมบูรณ์ของวาล์วภายใต้ความดันในการทำงาน สิ่งนี้จะช่วยในการระบุการรั่วไหลหรือจุดอ่อนที่อาจเกิดขึ้นในวาล์วหรือการติดตั้ง

การบำรุงรักษาและการตรวจสอบ

เมื่อวาล์วได้รับการแต่งตั้งการบำรุงรักษาและการตรวจสอบอย่างสม่ำเสมอมีความสำคัญอย่างยิ่งเพื่อให้แน่ใจว่าประสิทธิภาพระยะยาว สร้างตารางการบำรุงรักษาซึ่งรวมถึงการตรวจสอบตามปกติการหล่อลื่นชิ้นส่วนที่เคลื่อนไหวและการเปลี่ยนส่วนประกอบที่สวมใส่

ตรวจสอบประสิทธิภาพของวาล์วเมื่อเวลาผ่านไป จับตาดูพารามิเตอร์เช่นความดันอุณหภูมิและอัตราการไหล การเปลี่ยนแปลงที่สำคัญใด ๆ ในพารามิเตอร์เหล่านี้อาจบ่งบอกถึงปัญหากับวาล์วหรือไปป์ไลน์ ใช้อุปกรณ์ตรวจสอบการสั่นสะเทือนเพื่อตรวจจับรูปแบบการสั่นสะเทือนที่ผิดปกติซึ่งอาจเป็นสัญญาณของความล้มเหลวของวาล์วที่กำลังจะเกิดขึ้น

บทสรุป

การติดตั้งวาล์วผีเสื้อ WCB ในท่อที่มีการสั่นสะเทือนความถี่สูงต้องใช้วิธีการที่ครอบคลุมซึ่งคำนึงถึงปัจจัยต่าง ๆ ตั้งแต่การเตรียมการติดตั้งล่วงหน้าไปจนถึงการโพสต์ - การบำรุงรักษาการติดตั้ง โดยทำตามขั้นตอนที่ระบุไว้ในบล็อกนี้คุณสามารถมั่นใจได้ว่าการติดตั้งที่ประสบความสำเร็จและการทำงานของวาล์วที่ยาวนานและน่าเชื่อถือ

หากคุณอยู่ในตลาดสำหรับวาล์วผีเสื้อ WCB ที่มีคุณภาพสูงหรือต้องการความช่วยเหลือเพิ่มเติมเกี่ยวกับการติดตั้งและบำรุงรักษาวาล์วโปรดอย่าลังเลที่จะติดต่อเรา ทีมผู้เชี่ยวชาญของเราพร้อมที่จะให้บริการโซลูชั่นที่ดีที่สุดและสนับสนุนระบบท่อของคุณ
