จะติดตั้งวาล์วปีกผีเสื้อ WCB ในท่อที่มีการไหลด้วยความเร็วสูงได้อย่างไร?

การติดตั้งวาล์วปีกผีเสื้อ WCB ในท่อที่มีการไหลความเร็วสูงจำเป็นต้องมีการวางแผนอย่างรอบคอบและการดำเนินการที่แม่นยำ ในฐานะซัพพลายเออร์วาล์วผีเสื้อของ WCB ฉันได้เห็นโดยตรงถึงความสำคัญของการติดตั้งที่เหมาะสมเพื่อให้มั่นใจถึงประสิทธิภาพในระยะยาวของวาล์วและความปลอดภัยโดยรวมของระบบท่อ ในบล็อกนี้ ฉันจะแบ่งปันขั้นตอนโดยละเอียดและข้อควรพิจารณาสำหรับกระบวนการติดตั้งนี้

การเตรียมการก่อนการติดตั้ง

ก่อนเริ่มการติดตั้ง การตรวจสอบวาล์วผีเสื้อ WCB และท่อส่งอย่างครอบคลุมเป็นสิ่งสำคัญ ขั้นแรก ตรวจสอบวาล์วเพื่อดูความเสียหายที่มองเห็นได้ในระหว่างการขนส่ง เช่น รอยขีดข่วน รอยบุบ หรือรอยแตกบนตัววาล์ว จาน หรือก้านวาล์ว ตรวจสอบให้แน่ใจว่าส่วนประกอบทั้งหมดของวาล์ว รวมถึงปะเก็น สลักเกลียว และน็อต อยู่ในสภาพดี

จากนั้นให้ตรวจสอบไปป์ไลน์ วัดเส้นผ่านศูนย์กลางด้านในของท่อเพื่อยืนยันว่าตรงกับขนาดของวาล์ว ท่อควรสะอาดและปราศจากเศษ สนิม หรือสิ่งปนเปื้อนอื่น ๆ ที่อาจส่งผลต่อประสิทธิภาพการปิดผนึกของวาล์ว ใช้เครื่องมือทำความสะอาดที่เหมาะสม เช่น แปรงและลมอัด เพื่อทำความสะอาดท่ออย่างทั่วถึง

การเลือกสถานที่ที่เหมาะสม

การเลือกตำแหน่งที่ถูกต้องสำหรับวาล์วปีกผีเสื้อ WCB ในท่อส่งน้ำไหลความเร็วสูงถือเป็นสิ่งสำคัญ ควรติดตั้งวาล์วในส่วนตรงของท่อ ห่างจากข้อศอก ที หรือองค์ประกอบอื่นๆ ที่รบกวนการไหล แนะนำให้ใช้ส่วนตรงอย่างน้อย 5 - 10 เท่าของเส้นผ่านศูนย์กลางท่อต้นน้ำ และ 2 - 3 เท่าของเส้นผ่านศูนย์กลางท่อปลายน้ำของวาล์ว ช่วยให้การไหลคงที่ก่อนและหลังผ่านวาล์ว ลดความเสี่ยงของการเกิดโพรงอากาศและการสึกหรอมากเกินไป

นอกจากนี้ ให้พิจารณาการเข้าถึงวาล์วเพื่อการบำรุงรักษาและการใช้งานด้วย ควรติดตั้งวาล์วในตำแหน่งที่สามารถเข้าถึงได้ง่ายเพื่อตรวจสอบ ซ่อมแซม และเปลี่ยนใหม่ หลีกเลี่ยงการติดตั้งวาล์วในพื้นที่ที่มีพื้นที่จำกัดหรือในบริเวณที่อาจถูกอุปกรณ์อื่นปิดกั้น

การติดตั้งวาล์ว

เมื่อกำหนดตำแหน่งได้แล้ว ก็ถึงเวลาติดตั้งวาล์วปีกผีเสื้อ WCB ขั้นแรกให้วางปะเก็นไว้ทั้งสองด้านของวาล์ว ตรวจสอบให้แน่ใจว่าปะเก็นอยู่ตรงกลางและอยู่ในแนวเดียวกับวาล์วและหน้าแปลนท่อ ปะเก็นควรทำจากวัสดุที่เข้ากันได้กับของเหลวในท่อและสภาพการทำงาน

จากนั้นจัดตำแหน่งวาล์วให้ตรงกับหน้าแปลนท่อ ใช้เครื่องมือจัดตำแหน่งหน้าแปลนเพื่อให้แน่ใจว่ารูโบลต์ในวาล์วและหน้าแปลนท่ออยู่ในแนวเดียวกันอย่างสมบูรณ์ ใส่สลักเกลียวผ่านรูแล้วขันน็อตด้วยมือให้แน่น อย่าขันน็อตให้แน่นในขั้นตอนนี้ เพราะอาจทำให้เกิดการเยื้องศูนย์ได้

การขันสลักเกลียวให้แน่น

การขันสลักเกลียวให้แน่นเป็นสิ่งสำคัญสำหรับการติดตั้งที่ไม่มีรอยรั่ว ใช้ประแจทอร์คขันโบลท์ให้แน่นตามค่าแรงบิดที่แนะนำซึ่งระบุโดยผู้ผลิตวาล์ว ขันโบลต์ให้แน่นในรูปแบบกากบาทเพื่อให้แน่ใจว่ามีการกระจายแรงจับยึดที่สม่ำเสมอ การขันโบลต์ให้แน่นเกินไปอาจทำให้ปะเก็นและหน้าแปลนวาล์วเสียหายได้ ในขณะที่การขันแน่นเกินไปอาจทำให้เกิดการรั่วไหลได้

หลังจากขันโบลต์ให้แน่นตามค่าแรงบิดเริ่มต้นแล้ว ให้ตรวจสอบการจัดตำแหน่งของวาล์วและท่ออีกครั้ง หากจำเป็น ให้ทำการปรับเปลี่ยนเล็กน้อย จากนั้นขันโบลต์ใหม่ให้แน่นตามค่าแรงบิดสุดท้าย กระบวนการนี้ช่วยให้มั่นใจได้ถึงการปิดผนึกที่เหมาะสมและป้องกันการรั่วไหลที่อาจเกิดขึ้น

การทดสอบวาล์ว

หลังจากการติดตั้งเสร็จสมบูรณ์ จำเป็นต้องทดสอบวาล์วปีกผีเสื้อ WCB ขั้นแรก ให้ดำเนินการตรวจสอบด้วยสายตาเพื่อตรวจสอบสัญญาณที่ชัดเจนของการวางแนวที่ไม่ตรงหรือความเสียหาย จากนั้น ทำการทดสอบแรงดันเพื่อตรวจสอบความสมบูรณ์ของการติดตั้ง

ปิดวาล์วและค่อยๆ เพิ่มแรงดันในท่อให้เท่ากับแรงดันใช้งาน ตรวจสอบรอยรั่วรอบๆ หน้าแปลนวาล์ว ปะเก็น หรือตัววาล์ว หากตรวจพบการรั่วไหล ให้ปิดระบบทันที ปล่อยแรงดัน และตรวจสอบการติดตั้งอีกครั้ง ทำการปรับเปลี่ยนที่จำเป็น เช่น ขันโบลต์ให้แน่นหรือเปลี่ยนปะเก็น จากนั้นทำการทดสอบแรงกดซ้ำ

ข้อควรพิจารณาพิเศษสำหรับการไหลความเร็วสูง

ในไปป์ไลน์การไหลความเร็วสูง จำเป็นต้องพิจารณาเพิ่มเติมด้วย การไหลด้วยความเร็วสูงอาจทำให้เกิดโพรงอากาศ ซึ่งเป็นการก่อตัวและการยุบตัวของฟองอากาศในของเหลว การเกิดโพรงอากาศอาจทำให้จานวาล์ว บ่า และส่วนประกอบอื่นๆ ของวาล์วเสียหาย ส่งผลให้ประสิทธิภาพของวาล์วลดลงและอายุการใช้งานสั้นลง

เพื่อป้องกันการเกิดโพรงอากาศ ให้พิจารณาใช้วาล์วที่มีการออกแบบที่เหมาะสม เช่น วาล์วปีกผีเสื้อประสิทธิภาพสูง วาล์วเหล่านี้ได้รับการออกแบบมาเพื่อรองรับการไหลด้วยความเร็วสูงและลดความเสี่ยงของการเกิดโพรงอากาศ นอกจากนี้คุณยังสามารถติดตั้งอุปกรณ์ควบคุมการไหลที่ต้นน้ำของวาล์วเพื่อลดความเร็วการไหลและทำให้การไหลคงที่

การบำรุงรักษาและการตรวจสอบ

การบำรุงรักษาและการตรวจสอบอย่างสม่ำเสมอถือเป็นสิ่งสำคัญสำหรับประสิทธิภาพในระยะยาวของวาล์วปีกผีเสื้อ WCB ในท่อส่งน้ำที่มีความเร็วสูง จัดทำตารางการบำรุงรักษาเพื่อตรวจสอบวาล์วเป็นระยะ ตรวจสอบสภาพของปะเก็น สลักเกลียว และจานวาล์วและบ่าวาล์วว่ามีการสึกหรอหรือชำรุดหรือไม่ เปลี่ยนส่วนประกอบที่ชำรุดให้ทันเวลา

ตรวจสอบพารามิเตอร์การทำงานของวาล์ว เช่น ความดัน อุณหภูมิ และอัตราการไหล การเปลี่ยนแปลงที่สำคัญในพารามิเตอร์เหล่านี้อาจบ่งบอกถึงปัญหากับวาล์วหรือระบบท่อ ใช้ระบบติดตามเพื่อรวบรวมและวิเคราะห์ข้อมูล และดำเนินการที่เหมาะสมตามผลลัพธ์

สินค้าที่เกี่ยวข้อง

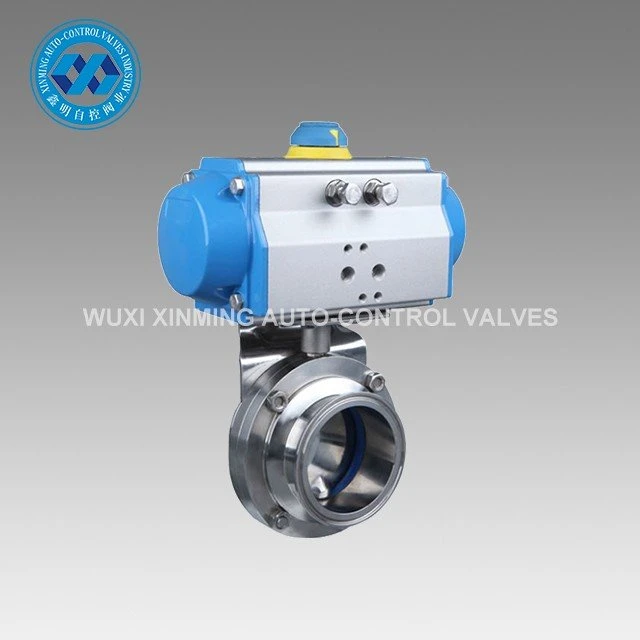

ในฐานะซัพพลายเออร์วาล์วปีกผีเสื้อของ WCB เรายังมีวาล์วปีกผีเสื้อคุณภาพสูงอื่นๆ อีกมากมาย ตัวอย่างเช่นของเรามาใหม่วาล์วผีเสื้อเวเฟอร์สแตนเลสนิวเมติกนิวเมติกได้รับการออกแบบสำหรับการใช้งานในอุตสาหกรรมต่างๆ ให้ประสิทธิภาพที่เชื่อถือได้และใช้งานง่าย ของเราวาล์วผีเสื้อสุขาภิบาลเหมาะสำหรับอุตสาหกรรมอาหาร เครื่องดื่ม และยา ตรงตามมาตรฐานสุขอนามัยที่เข้มงวด และของเรานิวเมติกแอคชูเอเตอร์ Tri - วาล์วปีกผีเสื้อเยื้องศูนย์เหมาะสำหรับการใช้งานที่มีแรงดันสูงและอุณหภูมิสูง

ติดต่อซื้อและต่อรองราคา

หากคุณสนใจวาล์วปีกผีเสื้อ WCB หรือผลิตภัณฑ์อื่น ๆ ของเรา เรายินดีต้อนรับคุณที่จะติดต่อเราเพื่อซื้อและเจรจา ทีมงานมืออาชีพของเราจะให้ข้อมูลผลิตภัณฑ์โดยละเอียด ราคาที่แข่งขันได้ และบริการหลังการขายที่ยอดเยี่ยมแก่คุณ เรามุ่งมั่นที่จะตอบสนองความต้องการเฉพาะของคุณและรับประกันความพึงพอใจของคุณ
