วาล์วบอลแบบนิวแมติกชนิดทำงานโดยตรงและชนิดทำงานโดยใช้ตัวนำร่องแตกต่างกันอย่างไร?

เมื่อพูดถึงระบบควบคุมของไหลทางอุตสาหกรรม บอลวาล์วนิวแมติกมีบทบาทสำคัญในการควบคุมการไหลของตัวกลางต่างๆ ในฐานะซัพพลายเออร์วาล์วนิวเมติกที่เชื่อถือได้ เราเข้าใจถึงความสำคัญของการให้ความรู้เชิงลึกเกี่ยวกับบอลวาล์วนิวแมติกประเภทต่างๆ แก่ลูกค้าของเรา ในบล็อกนี้ เราจะสำรวจความแตกต่างระหว่างบอลวาล์วนิวแมติกแบบออกฤทธิ์โดยตรงและแบบควบคุมด้วยไพล็อต

1. หลักการทำงานขั้นพื้นฐาน

บอลวาล์วนิวแมติกรักษาการโดยตรง

บอลวาล์วนิวแมติกที่ออกฤทธิ์โดยตรงทำงานบนหลักการที่ค่อนข้างตรงไปตรงมา วาล์วถูกสั่งงานโดยตรงจากแรงดันอากาศที่ใช้กับแอคชูเอเตอร์ เมื่อแรงดันอากาศถูกป้อนเข้าไปในห้องแอคชูเอเตอร์ มันจะออกแรงกับลูกสูบหรือไดอะแฟรมภายในแอคชูเอเตอร์ แรงนี้จะทำให้ลูกบอลภายในวาล์วหมุน ไม่ว่าจะเปิดหรือปิดวาล์ว

ความเรียบง่ายของการทำงานทำให้เหมาะสำหรับการใช้งานที่ต้องการการควบคุมที่รวดเร็วและโดยตรง ตัวอย่างเช่น ในกระบวนการทางอุตสาหกรรมขนาดเล็กหรือการตั้งค่าในห้องปฏิบัติการ สามารถใช้บอลวาล์วนิวแมติกส์แบบออกฤทธิ์โดยตรงเพื่อควบคุมการไหลของของเหลวหรือก๊าซด้วยการเปิด-ปิดที่เรียบง่าย

ไพล็อต - บอลวาล์วนิวแมติกที่ดำเนินการ

ในทางกลับกัน บอลวาล์วนิวแมติกที่ควบคุมโดยนำร่อง จะใช้วาล์วนำร่องเพื่อควบคุมวาล์วหลัก วาล์วไพล็อตเป็นวาล์วขนาดเล็กที่ควบคุมความดันอากาศที่ใช้กับแอคชูเอเตอร์ของบอลวาล์วหลัก เมื่อวาล์วไพล็อตถูกกระตุ้น จะช่วยให้อากาศไหลเข้าหรือออกจากแอคทูเอเตอร์ของวาล์วหลัก ส่งผลให้ลูกบอลหมุน

วาล์วประเภทนี้มักใช้ในการใช้งานที่ต้องใช้แรงจำนวนมากเพื่อควบคุมวาล์ว วาล์วนำร่องสามารถให้วิธีการควบคุมวาล์วหลักที่แม่นยำและมีประสิทธิภาพมากขึ้น โดยเฉพาะอย่างยิ่งในการใช้งานที่มีแรงดันสูงหรือมีเส้นผ่านศูนย์กลางขนาดใหญ่

2. ความแตกต่างของโครงสร้าง

บอลวาล์วนิวแมติกรักษาการโดยตรง

โครงสร้างของบอลวาล์วนิวแมติกที่ออกฤทธิ์โดยตรงนั้นค่อนข้างง่าย โดยทั่วไปจะประกอบด้วยลูกบอล ก้าน ตัวกระตุ้น และตัววาล์ว แอคชูเอเตอร์เชื่อมต่อโดยตรงกับก้าน ซึ่งจะเชื่อมต่อกับลูกบอล เมื่อแอคชูเอเตอร์รับสัญญาณอากาศ มันจะหมุนลูกบอลโดยตรงเพื่อเปิดหรือปิดวาล์ว

ความเรียบง่ายของโครงสร้างยังหมายความว่ามีส่วนประกอบน้อยลง ซึ่งสามารถนำไปสู่ความต้องการในการบำรุงรักษาที่ลดลงและการออกแบบที่กะทัดรัดยิ่งขึ้น ทำให้เป็นตัวเลือกยอดนิยมสำหรับการใช้งานในพื้นที่จำกัด

ไพล็อต - บอลวาล์วนิวแมติกที่ดำเนินการ

บอลวาล์วนิวแมติกที่ควบคุมโดยนักบินมีโครงสร้างที่ซับซ้อนมากขึ้น นอกจากส่วนประกอบวาล์วหลัก (บอล ก้าน และตัววาล์ว) แล้ว ยังมีวาล์วไพล็อตด้วย วาล์วไพล็อตโดยปกติจะเป็นวาล์วโซลินอยด์ขนาดเล็กที่ควบคุมการไหลของอากาศไปยังแอคทูเอเตอร์ของวาล์วหลัก

การมีอยู่ของวาล์วนำร่องจะเพิ่มการควบคุมอีกชั้นหนึ่ง แต่ก็หมายความว่ามีส่วนประกอบอื่นๆ ที่อาจเกิดข้อผิดพลาดได้เช่นกัน อย่างไรก็ตาม ด้วยการบำรุงรักษาที่เหมาะสม ความน่าเชื่อถือของบอลวาล์วนิวแมติกแบบควบคุมด้วยไพล็อตอาจมีค่าสูงมาก

3. ลักษณะการปฏิบัติงาน

ความจุการไหล

บอลวาล์วนิวแมติกแบบออกฤทธิ์โดยตรงโดยทั่วไปมีความสามารถในการไหลต่ำกว่าเมื่อเทียบกับวาล์วแบบใช้นักบิน เนื่องจากวาล์วแบบออกฤทธิ์โดยตรงถูกจำกัดด้วยขนาดและแรงของแอคชูเอเตอร์ ในทางตรงกันข้าม วาล์วแบบควบคุมด้วยไพล็อตสามารถออกแบบให้รองรับอัตราการไหลที่มากขึ้นได้ เนื่องจากวาล์วไพล็อตสามารถควบคุมวาล์วหลักได้อย่างมีประสิทธิภาพมากขึ้น ทำให้สามารถเปิดบอลได้มากขึ้น

ระดับความดัน

บอลวาล์วแบบใช้ลมนำร่องมักจะเหมาะกว่าสำหรับการใช้งานที่มีแรงดันสูง วาล์วนำร่องสามารถให้แรงที่จำเป็นในการใช้งานวาล์วหลักกับแรงดันสูง ในทางกลับกัน วาล์วที่ออกฤทธิ์โดยตรงอาจประสบปัญหาในการทำงานอย่างมีประสิทธิภาพที่แรงดันสูงมาก เนื่องจากข้อจำกัดของแอคชูเอเตอร์

เวลาตอบสนอง

บอลวาล์วนิวแมติกที่ออกฤทธิ์โดยตรงมักจะมีเวลาตอบสนองที่เร็วกว่า เนื่องจากไม่มีวาล์วไพล็อตตรงกลาง วาล์วจึงสามารถเปิดหรือปิดได้ทันทีที่แรงดันอากาศถูกจ่ายไปที่แอคชูเอเตอร์ วาล์วที่ควบคุมโดยไพล็อตอาจมีเวลาตอบสนองช้าลงเล็กน้อย เนื่องจากเวลาที่วาล์วไพล็อตใช้ในการเปิดหรือปิด และสำหรับความดันอากาศที่จะกระทำต่อแอคทูเอเตอร์วาล์วหลัก

4. สถานการณ์การใช้งาน

บอลวาล์วนิวแมติกรักษาการโดยตรง

วาล์วเหล่านี้มักใช้ในการใช้งานที่ต้องการการควบคุมการเปิด-ปิดที่รวดเร็วและง่ายดาย ตัวอย่างเช่น ในโรงบำบัดน้ำขนาดเล็ก สามารถใช้บอลวาล์วนิวแมติกโดยตรงเพื่อควบคุมการไหลของน้ำในขั้นตอนต่างๆ ของกระบวนการบำบัด ยังเหมาะสำหรับการใช้งานในอุตสาหกรรมอาหารและเครื่องดื่มซึ่งจำเป็นต้องทำความสะอาดและบำรุงรักษาวาล์วอย่างง่ายดาย

ไพล็อต - บอลวาล์วนิวแมติกที่ดำเนินการ

บอลวาล์วนิวแมติกแบบควบคุมด้วยไพล็อตเหมาะอย่างยิ่งสำหรับการใช้งานในอุตสาหกรรมขนาดใหญ่ เช่น โรงงานแปรรูปสารเคมีและโรงกลั่นน้ำมัน ในการใช้งานเหล่านี้ มักต้องมีการควบคุมแรงดันสูงและอัตราการไหลขนาดใหญ่ วาล์วแบบควบคุมด้วยไพล็อตสามารถจัดการกับสภาวะที่ต้องการเหล่านี้ได้อย่างมีประสิทธิภาพมากกว่าวาล์วแบบออกฤทธิ์โดยตรง

5. การพิจารณาต้นทุน

บอลวาล์วนิวแมติกรักษาการโดยตรง

บอลวาล์วนิวแมติกที่ออกฤทธิ์โดยตรงโดยทั่วไปจะมีราคาถูกกว่าวาล์วแบบใช้นักบิน นี่เป็นเพราะโครงสร้างที่เรียบง่ายกว่าและมีส่วนประกอบน้อยลง เป็นโซลูชันที่คุ้มต้นทุนสำหรับการใช้งานที่ข้อกำหนดไม่ซับซ้อนมากนัก

ไพล็อต - บอลวาล์วนิวแมติกที่ดำเนินการ

บอลวาล์วแบบใช้ลมแบบนำร่องมีราคาแพงกว่าเนื่องจากมีการออกแบบที่ซับซ้อนกว่าและมีส่วนประกอบเพิ่มเติม อย่างไรก็ตาม ในการใช้งานที่ต้องการประสิทธิภาพสูงและความน่าเชื่อถือสูง ต้นทุนที่สูงกว่าก็อาจสมเหตุสมผล

6. การนำเสนอผลิตภัณฑ์ของเรา

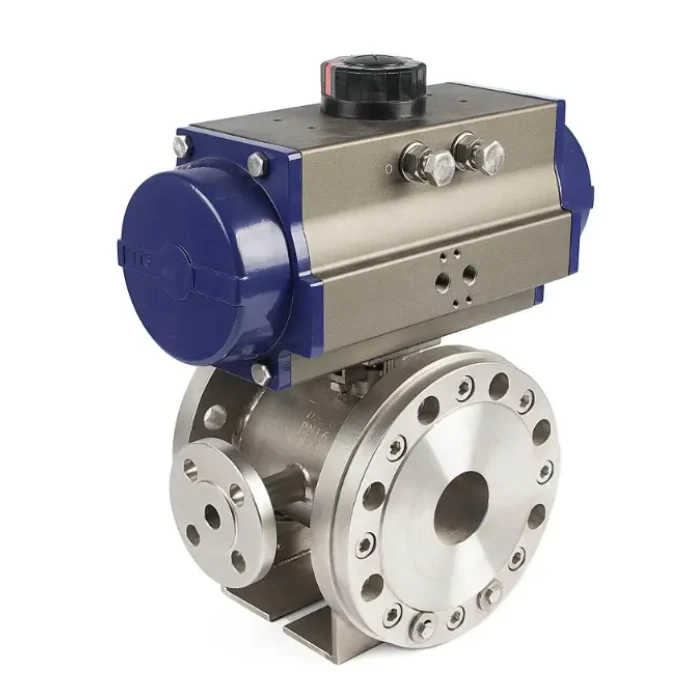

ในฐานะซัพพลายเออร์บอลวาล์วนิวเมติก เรานำเสนอบอลวาล์วนิวแมติกทั้งแบบออกฤทธิ์โดยตรงและแบบควบคุมด้วยไพล็อตที่หลากหลาย ของเราบอลวาล์วนิวเมติกผลิตภัณฑ์ได้รับการออกแบบมาเพื่อตอบสนองความต้องการที่หลากหลายของลูกค้าของเรา เราก็จัดให้เช่นกันบอลวาล์ว พีวีซีตัวเลือกสำหรับการใช้งานที่มีความสำคัญต่อความต้านทานการกัดกร่อน นอกจากนี้ของเราบอลวาล์วแบบลอยตัวแบบหน้าแปลนสแตนเลสเพื่อการหล่อการลงทุนเหมาะสำหรับงานที่มีอุณหภูมิสูงและแรงดันสูง

7. บทสรุปและคำกระตุ้นการตัดสินใจ

โดยสรุป การทำความเข้าใจความแตกต่างระหว่างบอลวาล์วนิวแมติกแบบออกฤทธิ์โดยตรงและแบบควบคุมด้วยนักบินเป็นสิ่งสำคัญในการเลือกวาล์วที่เหมาะสมสำหรับการใช้งานเฉพาะของคุณ ไม่ว่าคุณจะต้องการโซลูชันที่เรียบง่ายและคุ้มค่า หรือวาล์วประสิทธิภาพสูงสำหรับการใช้งานในอุตสาหกรรมที่มีความต้องการสูง เรามีความเชี่ยวชาญและผลิตภัณฑ์ที่จะตอบสนองความต้องการของคุณ

หากคุณสนใจที่จะเรียนรู้เพิ่มเติมเกี่ยวกับบอลวาล์วนิวแมติกของเรา หรือต้องการสั่งซื้อ เราขอแนะนำให้คุณติดต่อเราเพื่อขอคำปรึกษาโดยละเอียด ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการเลือกวาล์วที่เหมาะสมที่สุดสำหรับโครงการของคุณ
