เมื่อพูดถึงระบบควบคุมของเหลววาล์วผีเสื้อเป็นตัวเลือกยอดนิยมเนื่องจากความเรียบง่ายราคา - ประสิทธิภาพและการทำงานที่มีประสิทธิภาพ วาล์วผีเสื้อสองประเภททั่วไปคือตัวดึง - ประเภทและเวเฟอร์ - พิมพ์ ในฐานะซัพพลายเออร์วาล์วผีเสื้อดึงฉันมีประสบการณ์อย่างกว้างขวางกับทั้งสองประเภทและเข้าใจความแตกต่างข้อดีและการใช้งานของพวกเขา ในบล็อกนี้ฉันจะเจาะลึกลงไปในความไม่เสมอภาคที่สำคัญระหว่าง LUG - Type และ Wafer - พิมพ์วาล์วผีเสื้อเพื่อช่วยให้คุณตัดสินใจอย่างชาญฉลาดสำหรับความต้องการเฉพาะของคุณ
การออกแบบโครงสร้าง
ความแตกต่างที่ชัดเจนที่สุดระหว่างวาล์วประเภท LUG - WAFER - TYPE -TYPE LAGE อยู่ในการออกแบบโครงสร้างของพวกเขา วาล์วผีเสื้อประเภทเวเฟอร์ถูกออกแบบมาให้ติดตั้งระหว่างสองหน้าแปลน มันมีโครงสร้างที่ค่อนข้างเรียบง่ายโดยมีร่างกายบาง ๆ ที่พอดีกับหน้าแปลนของท่อ วาล์วถูกยึดโดยสลักเกลียวที่ผ่านหน้าแปลนทั้งสองด้านซึ่งบีบอัดร่างกายวาล์วระหว่างพวกเขา การออกแบบนี้ทำให้เวเฟอร์วาล์วมีขนาดกะทัดรัดและมีน้ำหนักเบาเหมาะสำหรับการใช้งานที่มีพื้นที่ จำกัด
ในทางกลับกันวาล์วผีเสื้อแบบดึง - มีการดึงเกลียวรอบเส้นรอบวง lugs เหล่านี้มีรูที่สามารถใส่สลักเกลียวได้ ซึ่งแตกต่างจากวาล์วเวเฟอร์ - วาล์วตัวดึง - วาล์วประเภทสามารถติดตั้งในท่อโดยไม่จำเป็นต้องใช้หน้าแปลนที่อยู่ติดกันที่จะยึดเข้าด้วยกัน ปลายแต่ละด้านของวาล์วสามารถยึดติดกับหน้าแปลนได้อย่างอิสระทำให้สามารถแยกส่วนของท่อได้อย่างง่ายดาย สิ่งนี้มีประโยชน์อย่างยิ่งในระบบที่จำเป็นต้องมีการบำรุงรักษาหรือการเปลี่ยนส่วนประกอบเนื่องจากด้านหนึ่งของท่อสามารถปิดได้ในขณะที่อีกด้านหนึ่งยังคงทำงานอยู่
การติดตั้งและบำรุงรักษา
การติดตั้งเวเฟอร์ - ประเภทและดึง - ประเภทวาล์วผีเสื้อยังแตกต่างกันอย่างมีนัยสำคัญ เวเฟอร์วาล์วต้องการการจัดตำแหน่งที่แม่นยำของหน้าแปลนทั้งสองด้านของวาล์ว เนื่องจากพวกเขาพึ่งพาการบีบอัดระหว่างหน้าแปลนสำหรับการปิดผนึกการเยื้องศูนย์ใด ๆ สามารถนำไปสู่การรั่วไหล โดยทั่วไปแล้วการติดตั้งจะเกี่ยวข้องกับการแทรกวาล์วระหว่างหน้าแปลนและการทำให้สลักเกลียวแน่นเท่ากันเพื่อให้แน่ใจว่าซีลที่เหมาะสม อย่างไรก็ตามกระบวนการนี้อาจเป็นสิ่งที่ท้าทายโดยเฉพาะอย่างยิ่งในท่อขนาดใหญ่ - เส้นผ่าศูนย์กลางที่การบรรลุการจัดตำแหน่งที่สมบูรณ์แบบนั้นยาก
ในทางตรงกันข้าม Lug - Type Valves ให้ความยืดหยุ่นมากขึ้นในระหว่างการติดตั้ง ตัวดึงเกลียวช่วยให้การเชื่อมต่ออิสระกับหน้าแปลนแต่ละหน้าลดความจำเป็นในการจัดตำแหน่งที่แม่นยำระหว่างหน้าแปลนทั้งสอง สิ่งนี้ทำให้การติดตั้งเร็วขึ้นและง่ายขึ้นโดยเฉพาะอย่างยิ่งในโครงการติดตั้งเพิ่มเติมหรือระบบที่หน้าแปลนท่อไม่ได้อยู่ในแนวที่สมบูรณ์แบบ ยิ่งไปกว่านั้นเมื่อพูดถึงการบำรุงรักษา LUG - Type Valves Shine หากจำเป็นต้องใช้ส่วนของท่อไปป์ไลน์สลักเกลียวที่ด้านหนึ่งของวาล์วชนิดดึง - สามารถถอดออกได้โดยแยกส่วนนั้นโดยไม่ส่งผลกระทบต่อส่วนที่เหลือของระบบ สิ่งนี้เป็นไปไม่ได้ด้วยวาล์วประเภทเวเฟอร์ซึ่งต้องการให้ท่อทั้งหมดปิดตัวลงเพื่อการบำรุงรักษา
ประสิทธิภาพการปิดผนึก
ทั้ง LUG - TYPE และ WAFER - ประเภทวาล์วผีเสื้อพิมพ์ได้รับการออกแบบมาเพื่อให้การปิดผนึกที่มีประสิทธิภาพ อย่างไรก็ตามกลไกการปิดผนึกและประสิทธิภาพอาจแตกต่างกันไปขึ้นอยู่กับแอปพลิเคชัน เวเฟอร์ - วาล์วประเภทพึ่งพาการบีบอัดระหว่างหน้าแปลนเพื่อสร้างซีล ที่นั่งอีลาสโตเมอร์ของวาล์วถูกบีบอัดกับแผ่นดิสก์ป้องกันการรั่วไหลของของเหลว ในการใช้งานที่มีความดันและอุณหภูมิต่ำถึงปานกลางวาล์วเวเฟอร์ - วาล์วสามารถให้การปิดผนึกที่เชื่อถือได้ อย่างไรก็ตามในสภาพแวดล้อมที่มีความดันสูงหรืออุณหภูมิสูงซีลการบีบอัดอาจถูกบุกรุกซึ่งนำไปสู่การรั่วไหล
ในทางกลับกันวาล์วประเภท - มักจะมีกลไกการปิดผนึกที่แข็งแกร่งกว่า การเชื่อมต่อที่เป็นอิสระกับหน้าแปลนแต่ละหน้าช่วยให้สามารถควบคุมการบีบอัดของที่นั่งวาล์วได้ดีขึ้น นอกจากนี้วาล์วประเภทดึง - หลายประเภทได้รับการออกแบบด้วยแผ่นดิสก์ออฟเซ็ตสองครั้งหรือสาม - ชดเชยซึ่งให้ซีลที่เข้มงวดมากขึ้นโดยการลดแรงเสียดทานระหว่างแผ่นดิสก์และที่นั่งในระหว่างการทำงาน สิ่งนี้ทำให้วาล์วแบบดึง - เหมาะสำหรับการใช้งานสูง - ความดันและอุณหภูมิสูงเช่นเดียวกับการใช้งานที่จำเป็นต้องมีการรั่วไหลเป็นศูนย์
แอปพลิเคชัน
ตัวเลือกระหว่างวาล์วประเภท lug - wafer - พิมพ์มักจะขึ้นอยู่กับแอปพลิเคชันที่เฉพาะเจาะจง วาล์วเวเฟอร์ - วาล์วมักใช้ในแอปพลิเคชันที่มีการพิจารณาต้นทุนและพื้นที่สำคัญ พวกเขาใช้กันอย่างแพร่หลายในโรงบำบัดน้ำระบบ HVAC และท่อส่งอุตสาหกรรมทั่วไปสำหรับการควบคุมของเหลวต่ำถึงปานกลาง การออกแบบขนาดกะทัดรัดและต้นทุนที่ค่อนข้างต่ำทำให้พวกเขาเป็นตัวเลือกที่น่าสนใจสำหรับโครงการขนาดใหญ่ที่ต้องการวาล์วหลายวาล์ว
ในทางกลับกันวาล์วแบบ LUG - Type Valves เป็นที่ต้องการในแอปพลิเคชันที่มีการแยกและการบำรุงรักษามีความสำคัญ พวกเขามักใช้ในโรงงานแปรรูปสารเคมีท่อส่งน้ำมันและก๊าซและโรงงานผลิตไฟฟ้า ในอุตสาหกรรมเหล่านี้ความสามารถในการแยกส่วนของท่อสำหรับการบำรุงรักษาหรือการปิดระบบฉุกเฉินเป็นสิ่งจำเป็น LUG - วาล์วประเภทยังใช้ในแอปพลิเคชันที่ท่ออาจมีการสั่นสะเทือนหรือการเคลื่อนไหวเนื่องจากการติดตั้งอิสระของพวกเขาให้ความมั่นคงที่ดีขึ้น
คำแนะนำผลิตภัณฑ์

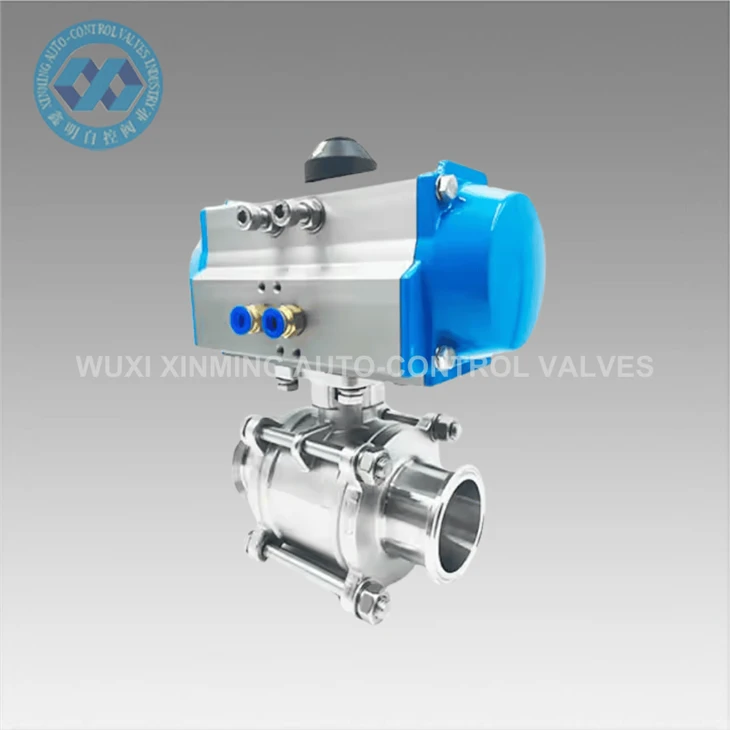

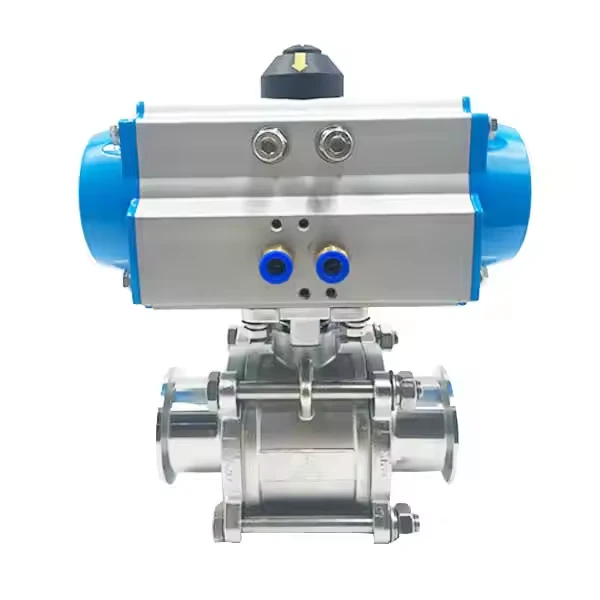

หากคุณอยู่ในตลาดสำหรับวาล์วผีเสื้อฉันอยากจะแนะนำผลิตภัณฑ์ที่เกี่ยวข้องของเรา ของเราสแตนเลสสุขาภิบาล 304 วาล์วบอลเป็นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานที่สุขอนามัยและความต้านทานการกัดกร่อนเป็นสิ่งสำคัญ มันทำจากสแตนเลสที่มีคุณภาพสูง 304 ทำให้มั่นใจได้ถึงความทนทานและประสิทธิภาพระยะยาว
สำหรับแอปพลิเคชันที่ต้องการการควบคุมอัตโนมัติวาล์วผีเสื้อสุขาภิบาลเป็นตัวเลือกที่ยอดเยี่ยม มันมีแอคทูเอเตอร์นิวเมติกที่ช่วยให้สามารถควบคุมวาล์วได้อย่างแม่นยำและเชื่อถือได้ทำให้เหมาะสำหรับใช้ในการแปรรูปอาหารและเครื่องดื่มการผลิตยาและการประยุกต์ใช้สุขาภิบาลอื่น ๆ
หากคุณต้องการวาล์วสำหรับการใช้งานสูง - แรงดันและอุณหภูมิสูงและสูงวาล์วผีเสื้อที่มีความทนทานและเชื่อถือได้เป็นตัวเลือกที่เหมาะ การออกแบบสองเท่าของมันให้การปิดผนึกแน่นและลดการสึกหรอบนส่วนประกอบของวาล์วทำให้มั่นใจได้ว่าประสิทธิภาพระยะยาวในสภาพแวดล้อมที่ต้องการ
บทสรุป
โดยสรุปตัวเลือกระหว่างวาล์วประเภท lug - wafer - ประเภทของวาล์วผีเสื้อขึ้นอยู่กับปัจจัยหลายประการรวมถึงข้อกำหนดการติดตั้งประสิทธิภาพการปิดผนึกและแอปพลิเคชัน เวเฟอร์ - วาล์วประเภทเหมาะสำหรับค่าใช้จ่าย - ความละเอียดอ่อนและพื้นที่ - แอพพลิเคชั่นที่ จำกัด ในขณะที่วาล์วแบบดึง - วาล์วเหมาะกว่าสำหรับการใช้งานที่การแยกและการบำรุงรักษามีความสำคัญ ในฐานะผู้จัดหาวาล์วผีเสื้อเรามีความเชี่ยวชาญและประสบการณ์ในการช่วยคุณเลือกวาล์วที่เหมาะสมสำหรับความต้องการเฉพาะของคุณ ไม่ว่าคุณจะกำลังมองหาวาล์วสำหรับโครงการขนาดเล็กหรือแอพพลิเคชั่นอุตสาหกรรมขนาดใหญ่เราสามารถให้ผลิตภัณฑ์ที่มีคุณภาพสูงและการบริการลูกค้าที่ยอดเยี่ยม
หากคุณสนใจที่จะเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ของเราหรือต้องการความช่วยเหลือในการเลือกวาล์วที่เหมาะสมสำหรับใบสมัครของคุณโปรดอย่าลังเลที่จะติดต่อเราสำหรับการจัดซื้อและการเจรจาต่อรอง เราหวังว่าจะได้ทำงานร่วมกับคุณเพื่อตอบสนองความต้องการในการควบคุมของเหลว
การอ้างอิง
- กลุ่มวาล์วปั้นจั่น "คู่มือ Valve Butterfly"
- โซลูชั่น Emerson Automation "คู่มือการเลือกวาล์ว"
- Valmet "ภาพรวมเทคโนโลยีวาล์วผีเสื้อ"
