ในฐานะซัพพลายเออร์ของวาล์วผีเสื้อ WCB ฉันมักจะพบข้อสงสัยเกี่ยวกับค่าสัมประสิทธิ์การไหลของวาล์วเหล่านี้ ค่าสัมประสิทธิ์การไหลซึ่งมักแสดงว่าเป็น CV เป็นพารามิเตอร์ที่สำคัญในสนามควบคุมของเหลว มันทำหน้าที่เป็นตัวชี้วัดความสามารถของวาล์วในการผ่านของเหลวภายใต้เงื่อนไขเฉพาะ การทำความเข้าใจค่าสัมประสิทธิ์การไหลของวาล์วผีเสื้อ WCB เป็นสิ่งจำเป็นสำหรับวิศวกรนักออกแบบระบบและผู้ใช้ปลายทางเหมือนกันเนื่องจากส่งผลโดยตรงต่อประสิทธิภาพและประสิทธิภาพของระบบของเหลว
ค่าสัมประสิทธิ์การไหล (CV) คืออะไร?
ค่าสัมประสิทธิ์การไหล CV ถูกกำหนดเป็นจำนวนแกลลอนสหรัฐต่อนาที (gpm) ของน้ำที่ 60 ° F ซึ่งจะไหลผ่านวาล์วที่มีแรงดันลดลง 1 psi ทั่ววาล์ว กล่าวอีกนัยหนึ่งมันวัดความสามารถของวาล์วในการอนุญาตให้ของเหลวผ่าน ค่า CV ที่สูงขึ้นบ่งชี้ว่าวาล์วสามารถผ่านปริมาณของเหลวได้มากขึ้นสำหรับการลดลงของแรงดันที่กำหนด
สำหรับวาล์วผีเสื้อ WCB ค่าสัมประสิทธิ์การไหลได้รับอิทธิพลจากปัจจัยหลายประการ ประการแรกขนาดของวาล์วมีบทบาทสำคัญ โดยทั่วไปวาล์วที่มีขนาดใหญ่กว่าจะมีค่า CV ที่สูงขึ้นเนื่องจากมีพื้นที่ไหลที่ใหญ่ขึ้น เมื่อเส้นผ่านศูนย์กลางของวาล์วเพิ่มขึ้นพื้นที่ตัดขวางซึ่งของเหลวสามารถไหลได้ก็เพิ่มขึ้นทำให้ของเหลวผ่านไปได้ต่อหน่วยเวลา
ประการที่สองตำแหน่งดิสก์ของวาล์วมีผลต่อค่าสัมประสิทธิ์การไหล วาล์วผีเสื้อ WCB ทำงานโดยการหมุนแผ่นดิสก์ภายในตัววาล์ว เมื่อแผ่นดิสก์เปิดเต็มที่วาล์วจะมีความต้านทานต่อการไหลน้อยที่สุดและค่า CV จะสูงสุด เมื่อแผ่นดิสก์ถูกปิดอย่างค่อยเป็นค่อยไปพื้นที่การไหลจะลดลงและค่า CV จะลดลงตามลำดับ
การออกแบบร่างกายของวาล์วและแผ่นดิสก์ยังส่งผลกระทบต่อค่าสัมประสิทธิ์การไหล ดี - ได้รับการออกแบบวาล์วผีเสื้อ WCB ที่มีรูปร่างที่คล่องตัวสามารถลดข้อ จำกัด การไหลและความปั่นป่วนทำให้ค่า CV สูงขึ้น นอกจากนี้วัสดุของส่วนประกอบวาล์วอาจมีผลทางอ้อมต่อค่าสัมประสิทธิ์การไหล ตัวอย่างเช่นวาล์วที่มีพื้นผิวภายในที่ราบรื่นจะมีความต้านทานแรงเสียดทานน้อยกว่าต่อการไหลซึ่งสามารถนำไปสู่ค่า CV ที่ค่อนข้างสูง
การคำนวณค่าสัมประสิทธิ์การไหลของวาล์วผีเสื้อ WCB
การคำนวณค่าสัมประสิทธิ์การไหลที่แน่นอนของวาล์วผีเสื้อ WCB อาจเป็นกระบวนการที่ซับซ้อน โดยทั่วไปจะเกี่ยวข้องกับการทดสอบในห้องปฏิบัติการภายใต้เงื่อนไขที่ควบคุม ผู้ผลิตมักจะทำการทดสอบบนวาล์วเพื่อกำหนดค่า CV สำหรับขนาดวาล์วและตำแหน่งดิสก์ที่แตกต่างกัน ค่าเหล่านี้จะถูกจัดเตรียมไว้ในเอกสารทางเทคนิคของวาล์ว
ในบางกรณีสูตรเชิงประจักษ์สามารถใช้ในการประเมินค่าสัมประสิทธิ์การไหล หนึ่งสูตรทั่วไปสำหรับการประเมิน CV ของวาล์วผีเสื้อขึ้นอยู่กับขนาดของวาล์วและแรงดันตกผ่านวาล์ว อย่างไรก็ตามสูตรเหล่านี้เป็นการประมาณและอาจไม่ถูกต้องเท่ากับผลการทดสอบจริง
ความสัมพันธ์ทั่วไประหว่างอัตราการไหล (Q), ความดันลดลง (ΔP) และค่าสัมประสิทธิ์การไหล (CV) นั้นได้รับจากสมการต่อไปนี้:
[q = cv \ sqrt {\ frac {\ delta p} {sg}}]
โดยที่ Q คืออัตราการไหลใน GPM, ΔPคือแรงดันตกผ่านวาล์วใน PSI และ SG เป็นแรงโน้มถ่วงเฉพาะของของเหลว สำหรับน้ำที่ 60 ° F, SG = 1
ความสำคัญของค่าสัมประสิทธิ์การไหลในการออกแบบระบบ
เมื่อออกแบบระบบของเหลวที่รวมวาล์วผีเสื้อ WCB ค่าสัมประสิทธิ์การไหลเป็นสิ่งสำคัญ ช่วยให้วิศวกรกำหนดขนาดวาล์วที่เหมาะสมสำหรับแอปพลิเคชันที่กำหนด หากค่า CV ของวาล์วที่เลือกต่ำเกินไปวาล์วอาจไม่สามารถจัดการอัตราการไหลที่ต้องการได้ซึ่งนำไปสู่การลดลงของแรงดันที่มากเกินไปและประสิทธิภาพของระบบที่ลดลง ในทางกลับกันหากค่า CV สูงเกินไปวาล์วอาจมีขนาดใหญ่ซึ่งอาจส่งผลให้ต้นทุนที่สูงขึ้นและปัญหาการดำเนินงานที่อาจเกิดขึ้น
ตัวอย่างเช่นในระบบการกระจายน้ำความรู้ที่แม่นยำเกี่ยวกับค่าสัมประสิทธิ์การไหลเป็นสิ่งจำเป็นสำหรับการรับรองว่าปริมาณน้ำที่เหมาะสมจะถูกส่งไปยังส่วนต่าง ๆ ของระบบ ในโรงงานแปรรูปสารเคมีสัมประสิทธิ์การไหลของวาล์วผีเสื้อ WCB เป็นสิ่งสำคัญสำหรับการควบคุมการไหลของสารเคมีต่าง ๆ รักษาสภาพปฏิกิริยาที่เหมาะสมและสร้างความมั่นใจในความปลอดภัยของกระบวนการ
แอปพลิเคชันและบทบาทของค่าสัมประสิทธิ์การไหล
วาล์วผีเสื้อ WCB มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่าง ๆ รวมถึงการบำบัดน้ำน้ำมันและก๊าซการแปรรูปทางเคมีและระบบ HVAC ในแต่ละแอปพลิเคชันเหล่านี้สัมประสิทธิ์การไหลมีบทบาทสำคัญ
ในโรงบำบัดน้ำต้องใช้วาล์วผีเสื้อ WCB เพื่อควบคุมการไหลของน้ำในระหว่างกระบวนการบำบัดที่แตกต่างกัน ค่าสัมประสิทธิ์การไหลช่วยในการควบคุมอัตราการไหลเพื่อให้แน่ใจว่าน้ำได้รับการบำบัดอย่างมีประสิทธิภาพ ตัวอย่างเช่นในระหว่างกระบวนการกรองค่า CV ของวาล์วจะถูกปรับเพื่อรักษาอัตราการไหลที่สอดคล้องกันผ่านตัวกรองป้องกันการกรองหรือต่ำกว่า -
ในอุตสาหกรรมน้ำมันและก๊าซวาล์วเหล่านี้ถูกใช้ในท่อเพื่อควบคุมการไหลของน้ำมันดิบก๊าซธรรมชาติและผลิตภัณฑ์กลั่น ค่าสัมประสิทธิ์การไหลมีความสำคัญต่อการเพิ่มประสิทธิภาพการไหลของของเหลวเหล่านี้ลดการสูญเสียความดันและทำให้มั่นใจว่าการทำงานที่ปลอดภัยและมีประสิทธิภาพของระบบท่อ
ในโรงงานแปรรูปเคมีวาล์วผีเสื้อ WCB ใช้ในการจัดการสารเคมีที่หลากหลาย ค่าสัมประสิทธิ์การไหลใช้เพื่อควบคุมปริมาณสารเคมีที่ถูกต้องในปฏิกิริยาที่แม่นยำเพื่อให้มั่นใจถึงคุณภาพและความสอดคล้องของผลิตภัณฑ์ขั้นสุดท้าย
ผลิตภัณฑ์ที่เกี่ยวข้องและความสำคัญของพวกเขา

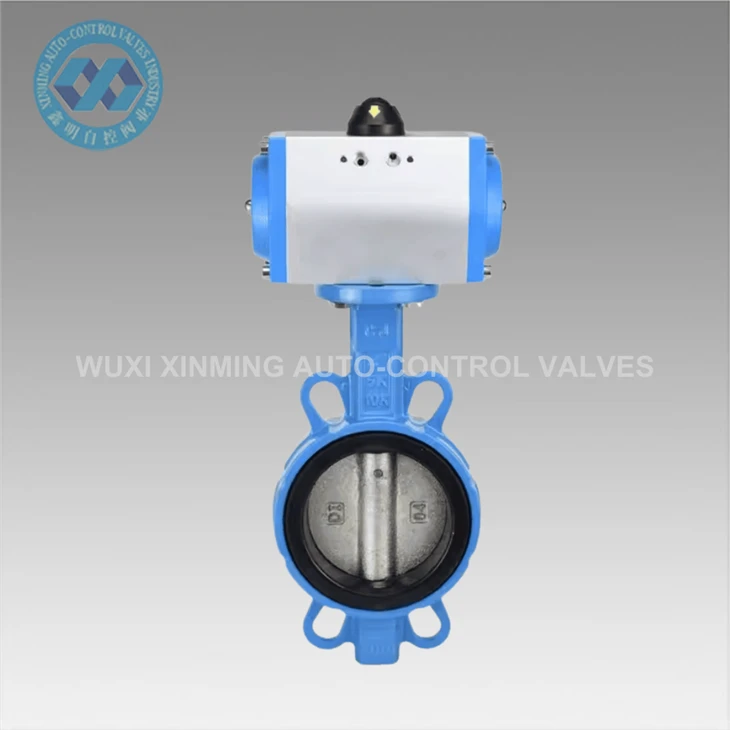

ในฐานะซัพพลายเออร์เรายังนำเสนอผลิตภัณฑ์ที่เกี่ยวข้องเช่นสแตนเลสสตีล SS304 316L วาล์วผีเสื้อวาล์ว- วาล์วเหล่านี้ทำจากสแตนเลสคุณภาพสูงซึ่งให้ความต้านทานการกัดกร่อนที่ยอดเยี่ยม การกระตุ้นด้วยลมช่วยให้สามารถควบคุมตำแหน่งดิสก์ของวาล์วได้อย่างแม่นยำซึ่งจะส่งผลกระทบต่อค่าสัมประสิทธิ์การไหล ด้วยการปรับความดันลมวาล์วสามารถเปิดหรือปิดเพื่อให้ได้อัตราการไหลที่ต้องการ
ที่วาล์วผีเสื้อนิวเมติก: ส่วนประกอบสำคัญสำหรับประสิทธิภาพของระบบนิวเมติกที่ดีที่สุดเป็นผลิตภัณฑ์ที่สำคัญอีกอย่างหนึ่งในพอร์ตโฟลิโอของเรา วาล์วผีเสื้อนิวเมติกเป็นที่รู้จักกันในเวลาตอบสนองที่รวดเร็วและการทำงานที่เชื่อถือได้ ในระบบนิวเมติกค่าสัมประสิทธิ์การไหลของวาล์วเหล่านี้มีความสำคัญต่อการรักษาความสมดุลที่เหมาะสมของอากาศหรือก๊าซอื่น ๆ เพื่อให้มั่นใจว่าการทำงานของระบบทั้งหมดมีประสิทธิภาพ

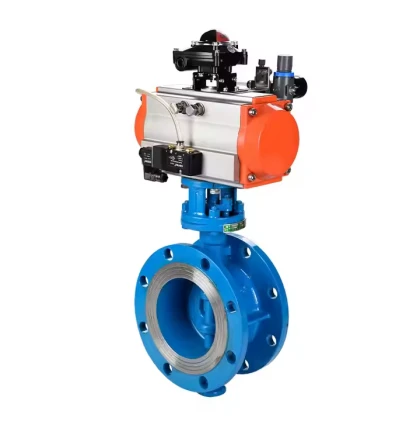

ของเราวาล์วผีเสื้อสุขาภิบาลที่มีอัตราการรั่วไหลต่ำได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานที่สุขอนามัยมีความสำคัญสูงสุดเช่นในอุตสาหกรรมอาหารและเครื่องดื่มและการผลิตยา อัตราการรั่วไหลต่ำทำให้มั่นใจได้ว่าไม่มีการปนเปื้อนของของเหลวที่ถูกจัดการ ค่าสัมประสิทธิ์การไหลของวาล์วเหล่านี้ได้รับการสอบเทียบอย่างระมัดระวังเพื่อให้ตรงตามข้อกำหนดการไหลเฉพาะของอุตสาหกรรมเหล่านี้ในขณะที่ยังคงความสะอาดในระดับสูง
บทสรุป
โดยสรุปค่าสัมประสิทธิ์การไหลของวาล์วผีเสื้อ WCB เป็นพารามิเตอร์พื้นฐานที่ส่งผลกระทบต่อประสิทธิภาพของระบบของเหลวอย่างมีนัยสำคัญ มันได้รับอิทธิพลจากปัจจัยต่าง ๆ เช่นขนาดวาล์วตำแหน่งดิสก์และการออกแบบวาล์ว การทำความเข้าใจค่าสัมประสิทธิ์การไหลเป็นสิ่งจำเป็นสำหรับการเลือกวาล์วที่เหมาะสมและการออกแบบระบบ
ในฐานะซัพพลายเออร์ของวาล์วผีเสื้อ WCB และผลิตภัณฑ์ที่เกี่ยวข้องเรามุ่งมั่นที่จะให้วาล์วคุณภาพสูงพร้อมข้อมูลค่าสัมประสิทธิ์การไหลที่แม่นยำ ผลิตภัณฑ์ของเราได้รับการออกแบบมาเพื่อตอบสนองความต้องการที่หลากหลายของอุตสาหกรรมต่าง ๆ เพื่อให้มั่นใจถึงประสิทธิภาพและประสิทธิภาพที่ดีที่สุด
หากคุณต้องการวาล์วผีเสื้อ WCB หรือผลิตภัณฑ์ใด ๆ ที่เกี่ยวข้องของเราเราขอแนะนำให้คุณติดต่อเราเพื่อรับการจัดซื้อและการอภิปรายทางเทคนิคเพิ่มเติม เรามีทีมผู้เชี่ยวชาญที่สามารถช่วยเหลือคุณในการเลือกวาล์วที่เหมาะสมสำหรับแอปพลิเคชันเฉพาะของคุณโดยคำนึงถึงค่าสัมประสิทธิ์การไหลและปัจจัยสำคัญอื่น ๆ
การอ้างอิง
- Crane Technical Paper No. 410, "การไหลของของเหลวผ่านวาล์วอุปกรณ์และท่อ"
- มาตรฐานและแนวทางของสมาคมผู้ผลิตวาล์ว (VMA)
- คู่มือวิศวกรเคมีของเพอร์รี่ส่วนที่เกี่ยวข้องกับเทคโนโลยีการไหลและวาล์วของของไหล
