แรงส่งออกของแอคทูเอเตอร์แบบนิวแมติกคืออะไร?

เมื่อพูดถึงระบบอัตโนมัติทางอุตสาหกรรมและระบบควบคุม ตัวกระตุ้นแบบนิวแมติกถือเป็นเทคโนโลยีที่สำคัญ ในฐานะซัพพลายเออร์แอคชูเอเตอร์แบบนิวแมติกที่เชื่อถือได้ ฉันมักถูกถามเกี่ยวกับแรงส่งออกของอุปกรณ์ที่น่าทึ่งเหล่านี้ การทำความเข้าใจแรงส่งออกของแอคชูเอเตอร์แบบนิวแมติกถือเป็นสิ่งสำคัญในการทำให้มั่นใจได้ว่าจะสามารถทำงานตามที่ต้องการได้อย่างมีประสิทธิภาพและปลอดภัยในการใช้งานที่หลากหลาย

พื้นฐานของตัวกระตุ้นแบบนิวแมติก

ก่อนที่จะเจาะลึกถึงแรงเอาท์พุต เรามาทบทวนกันคร่าวๆ ว่าตัวกระตุ้นแบบนิวแมติกส์คืออะไร แอคชูเอเตอร์แบบนิวแมติกเป็นอุปกรณ์ที่แปลงพลังงานลมอัดให้เป็นการเคลื่อนที่เชิงกล โดยทั่วไปจะประกอบด้วยกระบอกสูบ ลูกสูบ และวาล์ว เมื่ออากาศอัดถูกฉีดเข้าด้านหนึ่งของลูกสูบ จะทำให้เกิดแรงดัน ซึ่งทำให้ลูกสูบเคลื่อนที่ ทำให้เกิดการเคลื่อนที่เชิงเส้นหรือแบบหมุน ขึ้นอยู่กับการออกแบบของแอคชูเอเตอร์

แอคชูเอเตอร์แบบนิวแมติกถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ รวมถึงการผลิต ยานยนต์ การแปรรูปอาหารและยา เนื่องจากความเรียบง่าย ความน่าเชื่อถือ และความคุ้มทุน สามารถพบได้ในการใช้งานต่างๆ เช่น การเปิดและปิดวาล์ว การเคลื่อนย้ายสายพานลำเลียง และการใช้งานแขนหุ่นยนต์

ปัจจัยที่ส่งผลต่อแรงส่งออกของแอคทูเอเตอร์แบบนิวแมติก

แรงที่ส่งออกของแอคชูเอเตอร์แบบนิวแมติกถูกกำหนดโดยปัจจัยสำคัญหลายประการ:

ความกดอากาศ

ปัจจัยที่สำคัญที่สุดที่ส่งผลต่อแรงที่ส่งออกคือแรงดันอากาศที่จ่ายให้กับแอคทูเอเตอร์ ตามกฎของปาสคาล แรงที่กระทำต่อลูกสูบของตัวกระตุ้นแบบนิวแมติกส์จะเป็นสัดส่วนโดยตรงกับความดันของอากาศอัดและพื้นที่หน้าตัดของลูกสูบ ในทางคณิตศาสตร์ สูตรสำหรับแรง (F) ในตัวกระตุ้นนิวแมติกเชิงเส้นคือ F = P × A โดยที่ P คือความดันอากาศ และ A คือพื้นที่หน้าตัดของลูกสูบ

ตัวอย่างเช่น หากเรามีหัวขับลมที่มีเส้นผ่านศูนย์กลางลูกสูบ 50 มม. (ซึ่งให้พื้นที่หน้าตัด (A=\pi\times(\frac{50}{2})^2=\frac{\pi\times25^2}{1000^2}\ m^2\ประมาณ 0.00196\ m^2)) และความดันอากาศที่ใช้คือ 6 บาร์ (600,000 Pa) ก็สามารถคำนวณแรงที่ส่งออกได้ โดย (F = 600000\times0.00196 = 1176\ N)

ในฐานะซัพพลายเออร์ เรามีแอคชูเอเตอร์แบบนิวแมติกที่สามารถทำงานที่ช่วงแรงดันที่แตกต่างกันได้ การใช้งานที่มีแรงดันสูงอาจต้องใช้แอคชูเอเตอร์ที่ออกแบบมาโดยเฉพาะเพื่อรองรับแรงกดดันที่เพิ่มขึ้น เพื่อให้มั่นใจถึงแรงส่งออกที่เหมาะสมและปลอดภัย คุณสามารถหาของเราการปรับช่วงมุมแบบเต็ม 180 องศาตัวกระตุ้นแบบนิวแมติกซึ่งเหมาะสำหรับสถานการณ์กดดันต่างๆ และสามารถให้แรงที่เชื่อถือได้สำหรับงานปรับมุม

บริเวณลูกสูบ

ตามที่กล่าวไว้ในสูตรข้างต้น พื้นที่หน้าตัดของลูกสูบยังมีบทบาทสำคัญในการกำหนดแรงที่ส่งออกอีกด้วย พื้นที่ลูกสูบที่ใหญ่ขึ้นจะส่งผลให้มีแรงส่งออกมามากขึ้นสำหรับแรงดันอากาศเท่าเดิม แอคทูเอเตอร์ที่มีลูกสูบขนาดใหญ่มักใช้ในการใช้งานที่ต้องการกำลังส่งสูง เช่น เครื่องจักรอุตสาหกรรมงานหนัก

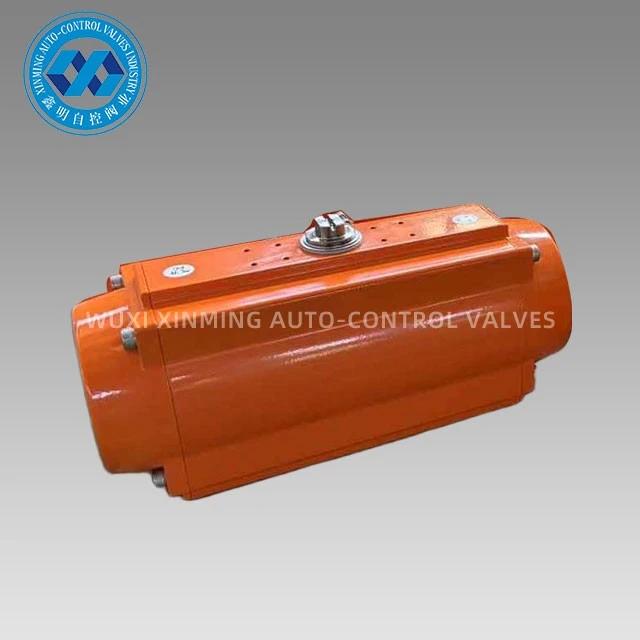

การใช้งานบางอย่างอาจมีข้อจำกัดด้านพื้นที่ ซึ่งจำกัดขนาดของลูกสูบ ในกรณีเช่นนี้ เราสามารถแนะนำแอคทูเอเตอร์ขนาดเล็กที่มีการออกแบบที่เหมาะสมที่สุดเพื่อให้ได้แรงส่งออกที่จำเป็นภายในพื้นที่ที่กำหนด ของเราตัวกระตุ้นขับเคลื่อนด้วยอากาศซีรีส์นี้นำเสนอขนาดลูกสูบและการกำหนดค่าที่หลากหลายเพื่อตอบสนองความต้องการใช้งานที่แตกต่างกัน

แรงเสียดทานและประสิทธิภาพ

แรงเสียดทานภายในแอคชูเอเตอร์สามารถลดแรงที่มีประสิทธิผลได้ แรงเสียดทานสามารถเกิดขึ้นได้ระหว่างลูกสูบกับผนังกระบอกสูบ ในซีล และในชิ้นส่วนที่เคลื่อนไหวของแอคชูเอเตอร์ เพื่อลดแรงเสียดทาน วัสดุคุณภาพสูงและการผลิตที่มีความแม่นยำจึงเป็นสิ่งสำคัญ

ประสิทธิภาพของแอคชูเอเตอร์ยังส่งผลต่อแรงที่ส่งออกด้วย แอคชูเอเตอร์ที่มีประสิทธิภาพน้อยกว่าจะสิ้นเปลืองพลังงานบางส่วนจากอากาศอัด ส่งผลให้มีแรงส่งต่ำกว่าที่คาดไว้ ของเราตัวกระตุ้นนิวแมติกที่เชื่อถือได้และทนทานได้รับการออกแบบด้วยวิศวกรรมขั้นสูงและส่วนประกอบคุณภาพสูงเพื่อลดแรงเสียดทานและเพิ่มประสิทธิภาพสูงสุด รับรองว่าคุณจะได้รับประโยชน์สูงสุดจากแรงดันอากาศที่มีอยู่

การคำนวณแรงเอาท์พุตสำหรับตัวกระตุ้นนิวแมติกประเภทต่างๆ

ตัวกระตุ้นนิวแมติกเชิงเส้น

ตามที่อธิบายไว้ก่อนหน้านี้ กำลังที่ส่งออกของตัวกระตุ้นนิวแมติกเชิงเส้นคำนวณโดยใช้สูตร (F = P\times A) ทิศทางของแรงจะเป็นไปตามแกนการเคลื่อนที่ของลูกสูบ เมื่อเลือกตัวกระตุ้นเชิงเส้น ไม่เพียงแต่ต้องคำนึงถึงแรงที่ต้องการเท่านั้น แต่ยังรวมถึงความยาวของระยะชักด้วย ซึ่งเป็นระยะทางที่ลูกสูบสามารถเคลื่อนที่ได้

ตัวกระตุ้นนิวแมติกโรตารี

สำหรับตัวกระตุ้นระบบนิวแมติกส์แบบโรตารี โดยทั่วไปเอาต์พุตจะถูกวัดในรูปของแรงบิด แรงบิดคือแรงหมุนที่ทำให้วัตถุหมุน แรงบิดเอาท์พุตของแอคชูเอเตอร์แบบโรตารีขึ้นอยู่กับความดันอากาศ รัศมีประสิทธิผลของส่วนที่หมุนของแอคทูเอเตอร์ และการออกแบบทางกลของแอคทูเอเตอร์

สูตรของแรงบิด (T) คือ (T = F\คูณ r) โดยที่ F คือแรงที่กระทำตั้งฉากกับรัศมี r ในแอคชูเอเตอร์แบบโรตารี แรงจะถูกสร้างขึ้นโดยการเคลื่อนที่ที่ขับเคลื่อนด้วยแรงดันของส่วนประกอบภายใน และรัศมีจะสัมพันธ์กับการออกแบบกลไกการหมุนของแอคชูเอเตอร์

ความสำคัญของการกำหนดแรงเอาท์พุตอย่างแม่นยำ

การระบุแรงที่ส่งออกของตัวกระตุ้นนิวแมติกส์อย่างแม่นยำถือเป็นสิ่งสำคัญด้วยเหตุผลหลายประการ ประการแรก ช่วยให้มั่นใจได้ว่าแอคชูเอเตอร์สามารถทำงานตามที่ตั้งใจไว้ได้ ตัวอย่างเช่น ในการใช้งานวาล์ว หากแรงที่ปล่อยออกมาจากแอคทูเอเตอร์ต่ำเกินไป วาล์วอาจเปิดไม่เต็มที่ ส่งผลให้การไหลลดลงหรือทำงานผิดปกติ

ประการที่สอง ช่วยในการเลือกแอคชูเอเตอร์ที่เหมาะสมสำหรับการใช้งาน การเพิ่มขนาดแอคชูเอเตอร์มากเกินไปอาจทำให้ต้นทุนเพิ่มขึ้น ทั้งในแง่ของราคาซื้อเริ่มแรกและการใช้พลังงานที่จำเป็นในการใช้งานแอคชูเอเตอร์ ในทางกลับกัน การลดขนาดอาจส่งผลให้เกิดการสึกหรอและความล้มเหลวของแอคชูเอเตอร์ก่อนเวลาอันควร

ข้อกำหนดการใช้งานและกำลังส่งออก

การใช้งานที่แตกต่างกันมีข้อกำหนดด้านแรงส่งออกที่แตกต่างกัน ในอุตสาหกรรมยานยนต์ แอคชูเอเตอร์แบบนิวแมติกถูกนำมาใช้ในสายการประกอบสำหรับงานต่างๆ เช่น การขันสลักเกลียว โดยทั่วไปแล้ว การใช้งานเหล่านี้ต้องการกำลังที่ค่อนข้างสูงเพื่อให้แน่ใจว่ามีการยึดอย่างเหมาะสม

ในอุตสาหกรรมอาหารและเครื่องดื่ม ตัวกระตุ้นแบบนิวแมติกใช้สำหรับงานต่างๆ เช่น การเปิดและปิดเครื่องจักรบรรจุภัณฑ์ ความต้องการแรงในการใช้งานเหล่านี้มักจะต่ำกว่า แต่ความแม่นยำและความน่าเชื่อถือถือเป็นสิ่งสำคัญในการรับรองคุณภาพและความปลอดภัยของผลิตภัณฑ์

บทบาทของเราในฐานะผู้จำหน่ายแอคชูเอเตอร์แบบนิวแมติก

ในฐานะซัพพลายเออร์แอคชูเอเตอร์แบบนิวแมติก เราเข้าใจถึงความสำคัญของการให้ข้อมูลเอาต์พุตแรงที่แม่นยำแก่ลูกค้าของเรา เรามีแอคชูเอเตอร์แบบนิวแมติกที่หลากหลาย ซึ่งแต่ละตัวได้รับการออกแบบและทดสอบอย่างพิถีพิถันเพื่อให้ตรงตามข้อกำหนดด้านแรงส่งออกเฉพาะ

ทีมผู้เชี่ยวชาญของเราสามารถช่วยคุณเลือกแอคชูเอเตอร์ที่เหมาะกับการใช้งานของคุณได้ เราคำนึงถึงปัจจัยต่างๆ เช่น แรงที่ต้องการ ความยาวช่วงชัก สภาพแวดล้อมการทำงาน และงบประมาณ เพื่อแนะนำผลิตภัณฑ์ที่เหมาะสมที่สุด

หากคุณอยู่ในระหว่างการเลือกตัวกระตุ้นแบบนิวแมติกสำหรับโครงการของคุณ เราขอแนะนำให้คุณติดต่อเราเพื่อขอหารือเพิ่มเติม เรามุ่งมั่นที่จะนำเสนอผลิตภัณฑ์คุณภาพสูงและการบริการลูกค้าที่เป็นเลิศเพื่อช่วยให้คุณบรรลุเป้าหมายด้านระบบอัตโนมัติ ไม่ว่าคุณจะต้องการการปรับช่วงมุมแบบเต็ม 180 องศาตัวกระตุ้นแบบนิวแมติก, หนึ่งตัวกระตุ้นขับเคลื่อนด้วยอากาศหรือตัวกระตุ้นนิวแมติกที่เชื่อถือได้และทนทานทีมงานของเราพร้อมให้การสนับสนุนคุณในทุกย่างก้าว

อ้างอิง

• "คู่มือระบบนิวเมติกส์" โดย Peter Nachtwey
• "ระบบอัตโนมัติทางอุตสาหกรรม: หลักการและการประยุกต์" โดย Patrick W. Tretter
