ระยะชักของลูกสูบในโซลินอยด์วาล์ว 24V เป็นพารามิเตอร์สำคัญที่มีอิทธิพลอย่างมากต่อประสิทธิภาพและการทำงานของวาล์ว ในฐานะซัพพลายเออร์วาล์วโซลินอยด์ 24V ที่เชื่อถือได้ ฉันเชี่ยวชาญความซับซ้อนของส่วนประกอบนี้และผลกระทบต่อการทำงานโดยรวมของวาล์วเป็นอย่างดี
ทำความเข้าใจพื้นฐานของโซลินอยด์วาล์ว 24V
โซลินอยด์วาล์ว 24V เป็นอุปกรณ์ระบบเครื่องกลไฟฟ้าที่ควบคุมการไหลของของเหลวหรือก๊าซ ประกอบด้วยคอยล์ ลูกสูบ และตัววาล์ว เมื่อใช้กระแสไฟฟ้า 24 โวลต์ที่ขดลวด จะทำให้เกิดสนามแม่เหล็ก สนามแม่เหล็กนี้จะดึงดูดลูกสูบ ซึ่งจะเคลื่อนไปเปิดหรือปิดวาล์ว ซึ่งจะทำให้หรือปิดกั้นการไหลของตัวกลาง
Plunger Stroke คืออะไร?
จังหวะของลูกสูบหมายถึงระยะทางที่ลูกสูบเคลื่อนที่ภายในโซลินอยด์วาล์วเมื่อมีการจ่ายพลังงานให้กับคอยล์ วัดจากตำแหน่งปิดสุดไปจนถึงตำแหน่งเปิดสุด ความยาวช่วงชักเป็นคุณลักษณะที่ได้รับการออกแบบทางวิศวกรรมอย่างระมัดระวัง โดยพิจารณาจากข้อกำหนดการออกแบบของวาล์วและการใช้งานเฉพาะที่ตั้งใจไว้
ปัจจัยที่ส่งผลต่อจังหวะลูกสูบ
การออกแบบคอยล์
การออกแบบขดลวดโซลินอยด์มีบทบาทสำคัญในการกำหนดจังหวะลูกสูบ คอยล์ที่ได้รับการออกแบบมาอย่างดีสามารถสร้างสนามแม่เหล็กที่แรงและสม่ำเสมอได้ จำนวนรอบในขดลวด เกจลวด และประเภทของวัสดุแกน ล้วนส่งผลต่อแรงแม่เหล็กที่เกิดขึ้น สนามแม่เหล็กที่แรงกว่าสามารถขับเคลื่อนลูกสูบได้ไกลขึ้น ส่งผลให้เกิดระยะชักที่ยาวขึ้น ตัวอย่างเช่น คอยล์ที่มีจำนวนรอบสูงกว่าและแกนเฟอร์โรแมกเนติกคุณภาพสูงสามารถสร้างสนามแม่เหล็กที่ทรงพลังยิ่งขึ้น ซึ่งทำให้ลูกสูบเคลื่อนที่ได้นานขึ้น
สปริงฟอร์ซ
โซลินอยด์วาล์วส่วนใหญ่ติดตั้งสปริงส่งคืน สปริงมีหน้าที่ในการคืนลูกสูบกลับไปยังตำแหน่งเดิมเมื่อขดลวดไม่ทำงาน ความแข็งของสปริงหรือที่เรียกว่าค่าคงที่ของสปริง ส่งผลต่อจังหวะลูกสูบ สปริงที่แข็งขึ้นต้องใช้แรงจากสนามแม่เหล็กมากขึ้นเพื่อบีบอัดและเคลื่อนลูกสูบ ดังนั้นหากสปริงแข็งเกินไป อาจจำกัดจังหวะลูกสูบได้ ในทางกลับกัน สปริงที่อ่อนมากอาจทำให้วาล์วเปิดหรือปิดง่ายเกินไป ส่งผลให้ประสิทธิภาพไม่สอดคล้องกัน
การออกแบบตัววาล์ว
การออกแบบภายในของตัววาล์วยังส่งผลต่อจังหวะลูกสูบด้วย ขนาดและรูปร่างของห้องที่ลูกสูบเคลื่อนที่ตลอดจนช่องทางการไหล อาจส่งผลต่อการเคลื่อนที่ของลูกสูบได้ ตัววาล์วที่มีการออกแบบห้องเพาะเลี้ยงอย่างเหมาะสมช่วยให้ลูกสูบเคลื่อนที่ได้อย่างราบรื่นและไม่จำกัด ช่วยเพิ่มระยะชักที่มีอยู่ให้สูงสุด นอกจากนี้ กลไกการซีลภายในตัววาล์วยังส่งผลต่อจังหวะอีกด้วย หากซีลแน่นเกินไปหรือวางไม่ตรง จะสามารถสร้างแรงต้านเพิ่มเติมได้ ซึ่งจะช่วยลดจังหวะการเคลื่อนตัวของลูกสูบที่มีประสิทธิภาพ
ความสำคัญของจังหวะลูกสูบ
การควบคุมการไหล
จังหวะของลูกสูบส่งผลโดยตรงต่ออัตราการไหลของตัวกลางผ่านวาล์ว โดยทั่วไประยะชักที่ยาวขึ้นจะทำให้วาล์วเปิดได้มากขึ้น ส่งผลให้อัตราการไหลสูงขึ้น ในการใช้งานที่จำเป็นต้องมีการควบคุมการไหลที่แม่นยำ เช่น ในระบบอัตโนมัติทางอุตสาหกรรมหรืออุปกรณ์ทางการแพทย์ จังหวะลูกสูบที่ถูกต้องถือเป็นสิ่งสำคัญ ตัวอย่างเช่น ในระบบจ่ายสารเคมี ระยะชักของลูกสูบต้องได้รับการสอบเทียบอย่างถูกต้องเพื่อให้แน่ใจว่าจ่ายสารเคมีในปริมาณที่ถูกต้อง
เวลาตอบสนอง
จังหวะลูกสูบยังส่งผลต่อเวลาตอบสนองของโซลินอยด์วาล์วด้วย โดยทั่วไประยะชักที่สั้นลงหมายความว่าลูกสูบสามารถเคลื่อนที่ได้เร็วยิ่งขึ้นระหว่างตำแหน่งเปิดและปิด ส่งผลให้เวลาตอบสนองเร็วขึ้น ในการใช้งานที่จำเป็นต้องมีการหมุนเวียนเปิด-ปิดอย่างรวดเร็ว เช่น ในระบบควบคุมแบบนิวแมติก ระยะชักที่สั้นลงสามารถปรับปรุงประสิทธิภาพโดยรวมของระบบได้
โซลินอยด์วาล์ว 24V ประเภทต่างๆ และจังหวะลูกสูบ
โดยตรง - รักษาการโซลินอยด์วาล์ว
ในโซลินอยด์วาล์วแบบออกฤทธิ์โดยตรง ลูกสูบจะควบคุมการไหลของตัวกลางโดยตรง วาล์วเหล่านี้มักจะมีระยะชักของลูกสูบค่อนข้างสั้น เนื่องจากแรงแม่เหล็กที่เกิดจากขดลวดจำเป็นต้องเอาชนะแรงดันของตัวกลางโดยตรง ช่วงชักสั้นช่วยให้การทำงานรวดเร็วและเชื่อถือได้ ทำให้เหมาะสำหรับการใช้งานที่มีอัตราการไหลและแรงดันต่ำถึงปานกลาง
นักบิน - โซลินอยด์วาล์วที่ทำงานอยู่
โซลินอยด์วาล์วแบบควบคุมด้วยไพล็อตใช้วาล์วไพล็อตขนาดเล็กเพื่อควบคุมการไหลของวาล์วหลัก ลูกสูบในวาล์วที่ควบคุมโดยนำร่องมักจะมีระยะชักที่ยาวกว่าเมื่อเปรียบเทียบกับวาล์วที่ออกฤทธิ์โดยตรง เนื่องจากวาล์วนำร่องสร้างความแตกต่างของแรงดันที่ช่วยในการเคลื่อนลูกสูบของวาล์วหลัก วาล์วแบบนำร่องเหมาะสำหรับการใช้งานที่มีอัตราการไหลและแรงดันสูง
การใช้งานตามจังหวะลูกสูบ
ระบบอัตโนมัติทางอุตสาหกรรม
ในระบบอัตโนมัติทางอุตสาหกรรม โซลินอยด์วาล์ว 24V ถูกนำมาใช้กันอย่างแพร่หลายในการควบคุมการไหลของอากาศ น้ำ และของเหลวอื่นๆ วาล์วที่มีจังหวะลูกสูบต่างกันจะถูกเลือกตามความต้องการเฉพาะของกระบวนการอัตโนมัติ ตัวอย่างเช่น ในระบบสายพานลำเลียงที่ใช้ตัวกระตุ้นนิวแมติก โซลินอยด์วาล์วที่มีระยะชักสั้นและเวลาตอบสนองที่รวดเร็วอาจถูกนำมาใช้เพื่อควบคุมการเคลื่อนที่ของตัวกระตุ้นอย่างรวดเร็ว
การบำบัดน้ำ
ในโรงบำบัดน้ำ โซลินอยด์วาล์ว 24V ใช้เพื่อควบคุมการไหลของน้ำ สารเคมี และของเหลวอื่นๆ อาจเลือกใช้วาล์วที่มีจังหวะลูกสูบยาวกว่าในการใช้งานที่ต้องการอัตราการไหลสูง เช่น ในการกระจายน้ำที่ผ่านการบำบัด
ผลิตภัณฑ์ที่เกี่ยวข้องในกลุ่มผลงานของเรา

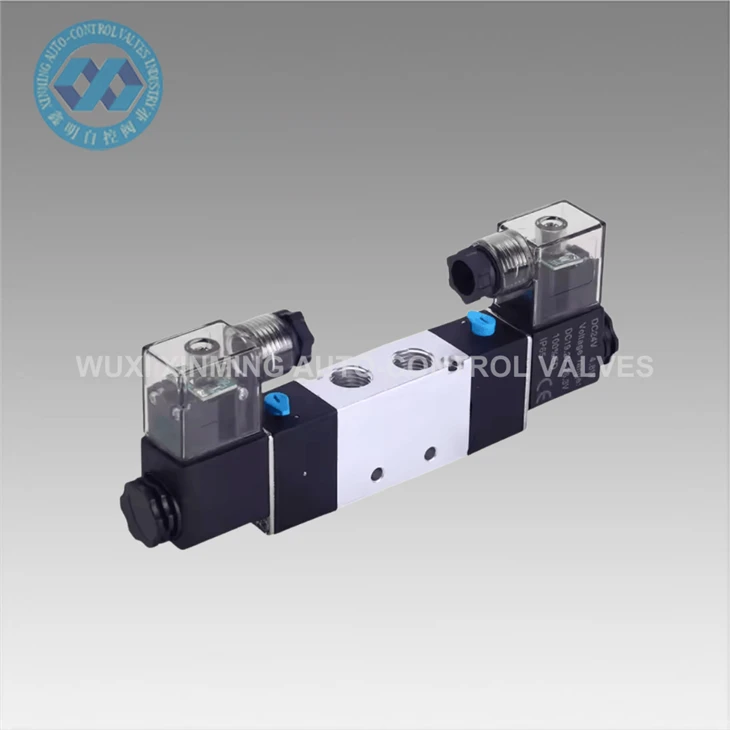

ในฐานะซัพพลายเออร์ของโซลินอยด์วาล์ว 24V เรายังนำเสนอผลิตภัณฑ์ที่เกี่ยวข้องอีกมากมาย สำหรับผู้ที่อาจต้องการตัวเลือกแรงดันไฟฟ้าที่แตกต่างกัน เราก็มีโซลินอยด์วาล์ว 220V- ของเราโซลินอยด์วาล์วควบคุมอากาศด้วยลมอายุการใช้งานยาวนานได้รับการออกแบบมาเพื่อการทำงานในระบบนิวแมติกส์ในระยะยาวและเชื่อถือได้ นอกจากนี้โซลินอยด์วาล์วนิวแมติกห้าตำแหน่งประสิทธิภาพสูงสองตำแหน่งพร้อมคอยล์ไฟฟ้าให้ประสิทธิภาพที่ยอดเยี่ยมสำหรับการใช้งานการควบคุมนิวแมติกที่ซับซ้อน
ติดต่อซื้อและให้คำปรึกษา
หากคุณต้องการโซลินอยด์วาล์ว 24V หรือมีคำถามใดๆ เกี่ยวกับจังหวะลูกสูบหรือประเด็นทางเทคนิคอื่นๆ เราพร้อมให้ความช่วยเหลือคุณ ทีมผู้เชี่ยวชาญของเราสามารถให้คำแนะนำเชิงลึกและช่วยคุณเลือกวาล์วที่เหมาะสมที่สุดสำหรับการใช้งานเฉพาะของคุณ อย่าลังเลที่จะติดต่อเราเพื่อขอหารือเพิ่มเติมและโอกาสในการจัดซื้อจัดจ้าง
อ้างอิง
- "คู่มือโซลินอยด์วาล์ว" โดย Peter A. Schweitzer
- "อุปกรณ์เครื่องกลไฟฟ้าและการใช้งาน" โดย John M. O'Rourke
