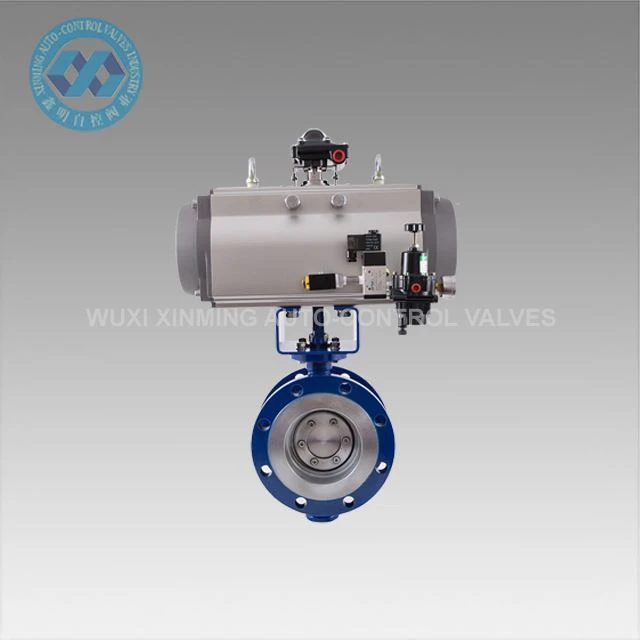

บัตเตอร์ฟลายวาล์วพร้อมโลหะเป็นโลหะ

วาล์วปีกผีเสื้อแบบโลหะต่อโลหะเหมาะสำหรับท่อที่มีอุณหภูมิสูง- ความดันสูง- และท่อรักษาความร้อน- มีหน้าที่เปิด ปิด หรือปรับการไหล มีโครงสร้างที่กะทัดรัด ขนาดเล็ก น้ำหนักเบา การทำงานที่ยืดหยุ่นและการใช้งานที่สะดวก

ส่งคำถาม

คำอธิบาย

บัตเตอร์ฟลายวาล์วของเราที่มีโลหะต่อโลหะเป็นโซลูชันควบคุมการไหลที่มีขนาดกะทัดรัด น้ำหนักเบา และ{0}}คุ้มราคา ซึ่งให้ประสิทธิภาพที่หลากหลายในการใช้งานที่หลากหลาย ออกแบบด้วยการกำหนดค่าแบบเวเฟอร์-เพื่อให้ติดตั้งหน้าแปลนได้ง่าย เหมาะอย่างยิ่งสำหรับระบบท่อที่มีพื้นที่-จำกัดในบริการน้ำ อากาศ ก๊าซ และเคมีภัณฑ์ที่ไม่รุนแรง วาล์วเป็นเลิศในสภาวะที่มีความต้องการสูง รวมถึง-อุณหภูมิสูง -ความดันสูง และท่อเก็บความร้อน- ให้ฟังก์ชันการเปิด/ปิดที่เชื่อถือได้และความสามารถในการปรับการไหลที่แม่นยำ การออกแบบที่ได้รับการปรับปรุงให้เหมาะสมผสมผสานโครงสร้างที่กะทัดรัด ฐานเครื่องขนาดเล็ก และโครงสร้างน้ำหนักเบาเข้ากับการทำงานที่ยืดหยุ่นเพื่อการใช้งานที่สะดวกในสภาพแวดล้อมอุตสาหกรรมที่หลากหลาย

พารามิเตอร์ทางเทคนิค:

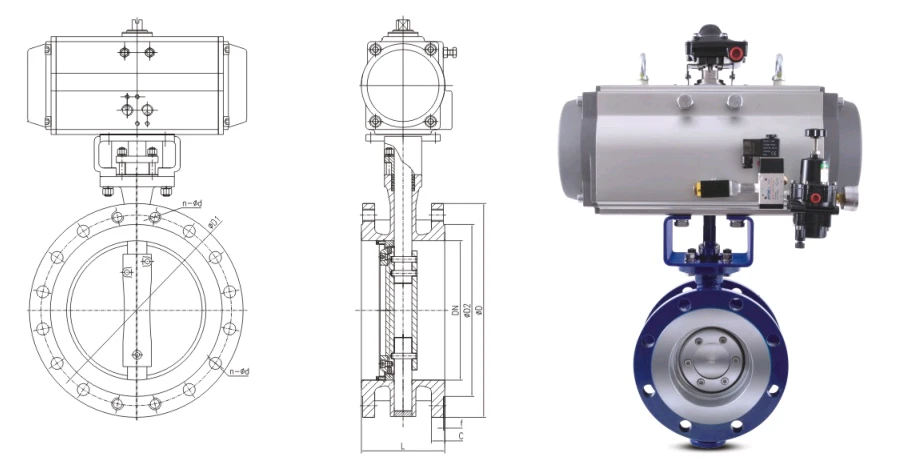

product-908-465

เส้นผ่านศูนย์กลางที่กำหนด DN (มม.)	ลิตร (มม.)	ง (มม.)	D1 (มม.)	D2 (มม.)	ซี (มม.)	อืม)	n-d
80	114	200	160	132	20	310	8-18
100	127	220	180	156	22	325	8-18
125	140	250	210	184	22	360	8-18
150	140	285	240	211	24	395	8-22
200	152	340	295	266	24	480	12-22
250	165	405	355	319	26	550	12-26
300	178	460	410	370	28	610	12-26
350	190	520	470	429	30	710	16-26
400	216	580	525	480	32	755	16-30
450	222	640	585	548	40	835	20-30
500	229	715	650	609	44	900	20-33
600	267	840	770	720	54	1060	20-36
700	292	910	840	794	40	1170	24-36
800	318	1025	950	901	42	1320	24-39
900	330	1125	1050	1001	44	1440	28-39
1000	410	1255	1170	1112	46	1640	28-42
1200	470	1485	1390	1328	52	1850	32-48
1400	530	1685	1590	1530	58	2040	36-48
1600	600	1930	1820	1750	64	2280	40-55
1800	670	2130	2020	1950	68	2495	44-55
2000	760	2345	2230	2150	70	2685	48-60

มาตรฐานผู้บริหาร		ขอบเขตการใช้งาน
การออกแบบและการผลิต	JB/T8527,GB/T12224,API609,ASME B16.34 เป็นต้นมาตรฐาน	เส้นผ่านศูนย์กลางที่กำหนด	DN50-DN3600 2"-144"	วาล์วที่แตกต่างกันมีขนาดแตกต่างกัน กรุณาโทรสอบถามรายละเอียด
หน้าแปลนเชื่อมต่อ	GB/T9113.1~9113.4,ASME B16.5,ASME B16.47 เป็นต้นมาตรฐาน	ความดันที่กำหนด	PN2.5-PN260 คลาส 150-คลาส 1500
ความยาวโครงสร้าง	GB/T12221API609 IS05752 ฯลฯมาตรฐาน	ช่วงอุณหภูมิ	-196C-600C
การตรวจสอบและการทดลอง	JB/T9092 GB/T26480 API598 IS05208 เป็นต้นมาตรฐาน	วิธีการเชื่อมต่อ	ชนิดหน้าแปลน, ชนิดเชื่อมชน, ชนิดเวเฟอร์, ชนิดดึง ฯลฯ
		วัสดุตัวเครื่อง	เหล็กกล้าคาร์บอน, เหล็กโมลิบดีนัมโครเมียม, สแตนเลสออสเทนนิติก, สแตนเลสดูเพล็กซ์, โลหะผสมไทเทเนียม, Hastelloy, Monel ฯลฯ

คุณสมบัติผลิตภัณฑ์:
การซีลโลหะแบบพรีเมียม: เบาะนั่งและจานทำจากสเตนเลสสตีลแข็ง ช่วยให้ปิดเครื่องได้อย่างน่าเชื่อถือ-แม้หลังจากใช้งานเป็นเวลานาน
การออกแบบความดันสูง-อุณหภูมิ/สูง-: เหมาะสำหรับบริการที่มีพิกัดแรงดันสูงสุด 650 องศาและ ANSI Class 600
กะทัดรัดและน้ำหนักเบา: เบากว่าวาล์วประตูถึง 30% ด้วยพิกัดที่เทียบเคียงได้
การไหลแบบสอง-: ประสิทธิภาพการปิดผนึกที่ดีเยี่ยมในทั้งสองทิศทางการไหล

ข้อดีการออกแบบ:
การออกแบบออฟเซ็ตสาม-ป้องกันการสึกหรอและรับประกันการรั่วไหลเป็นศูนย์
โครงสร้างป้องกันอัคคีภัย-ตรงตามมาตรฐาน API 607/6FA
แรงบิดในการทำงานต่ำช่วยลดความต้องการแอคชูเอเตอร์
การบำรุงรักษา-การทำงานฟรีพร้อมอายุการใช้งานที่ยาวนาน

การใช้งานทั่วไป:
กระบวนการกลั่นและปิโตรเคมี
ระบบไอน้ำของโรงไฟฟ้า
การส่งก๊าซอุณหภูมิสูง-
การแปรรูปทางเคมีด้วยสารที่มีฤทธิ์กัดกร่อน

เกี่ยวกับเรา:

แอคชูเอเตอร์แบบนิวแมติกซีรีส์ XM ที่ผลิตโดยบริษัทของเราได้รับการวิจัย พัฒนา และออกแบบโดยอิงจากการประยุกต์ใช้เทคโนโลยีใหม่ วัสดุใหม่ กระบวนการใหม่ และแนวคิดเชิงนวัตกรรมทั้งในและต่างประเทศอย่างครอบคลุม และสอดคล้องกับมาตรฐานสากลใหม่อย่าง ISO5211, DIN3337 และ VDINDE-3845, มาตรฐาน NAMUR ผลิตภัณฑ์ได้ผ่านการตรวจสอบของหน่วยงานกำกับดูแลด้านเทคนิคแห่งชาติ และผ่านการสาธิตระบบคุณภาพระดับสากล ISO9001:2000 ผลิตภัณฑ์ที่ใช้กันอย่างแพร่หลายในการควบคุมอัตโนมัติของอุตสาหกรรมเคมี การกลั่นน้ำมัน เหมืองแร่ สถานีไฟฟ้า โลหะวิทยา การก่อสร้าง ยา อาหาร ก๊าซ การวิจัยทางวิทยาศาสตร์ ฯลฯ

บริษัทยึดมั่นในหลักการขององค์กร "การแสวงหาสิ่งที่ดีกว่า เทคโนโลยีมาก่อน ความจริงใจ และความน่าเชื่อถือ" เรามุ่งมั่นที่จะบริหารจัดการที่สมบูรณ์แบบ คุณภาพสูง ประสิทธิภาพสองเท่า เพื่อมอบบริการที่น่าพอใจแก่ลูกค้า และเพื่อสร้างความสัมพันธ์ที่ค่อนข้างมั่นคงและความร่วมมือที่ดีในอุตสาหกรรมที่เกี่ยวข้อง เพื่อนร่วมงานของฉันทุกคนในบริษัทหวังเป็นอย่างยิ่งว่าจะได้ร่วมมือกับคุณเพื่อสร้างความสดใสร่วมกัน

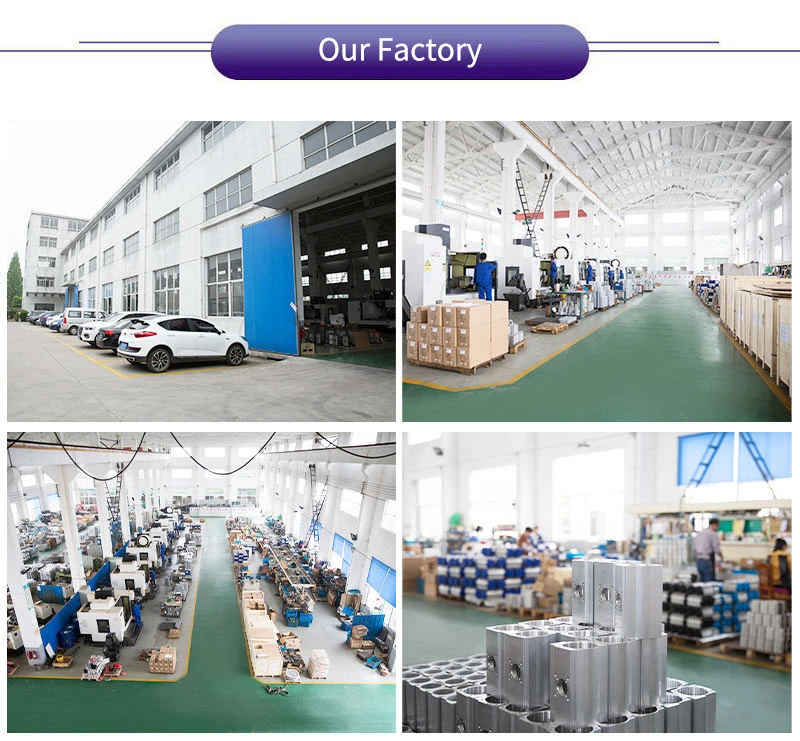

Our Factory
