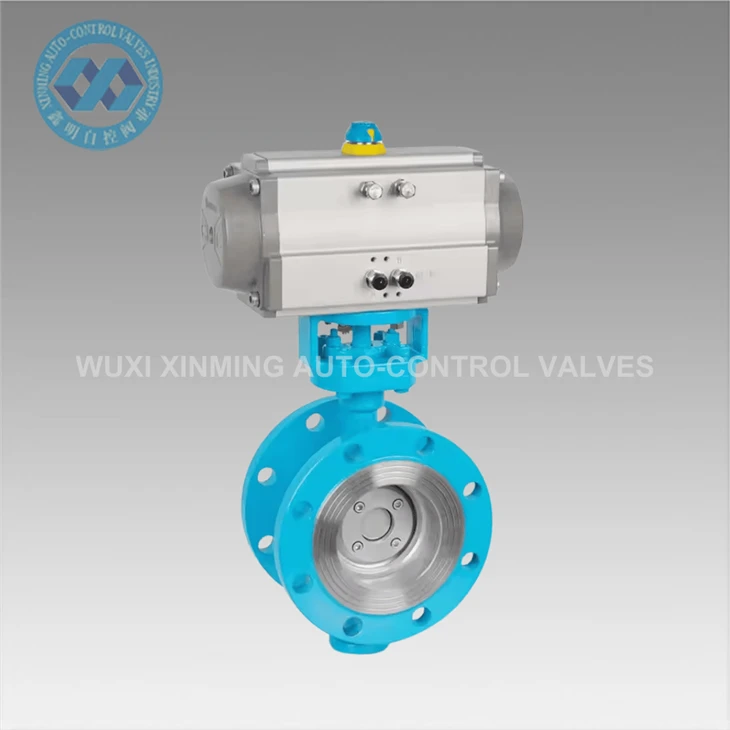

วาล์วปีกผีเสื้อแบบมีปีกลมที่มีประสิทธิภาพ การควบคุมของไหลที่แม่นยำ

วาล์วผีเสื้อหน้าแปลนแบบนิวแมติกเป็นของวาล์วผีเสื้อแบบนิวแมติกชนิดเฉพาะ ตัววาล์วมีหน้าแปลนที่ปลายทั้งสองข้าง หน้าแปลนเหล่านี้ยึดเข้ากับหน้าแปลนท่อโดยใช้สลักเกลียว การออกแบบนี้ทำให้มีประสิทธิภาพการปิดผนึกที่ดีเยี่ยมและความจุแบริ่งแรงดันสูง - เป็นผลให้พบการใช้งานที่กว้างขวางในระบบท่ออุตสาหกรรมที่มีแรงดันสูงปานกลาง - ถึง - มีเส้นผ่านศูนย์กลางท่อขนาดใหญ่ หรือมีข้อกำหนดการปิดผนึกที่เข้มงวด

คุณสมบัติหลัก

การเชื่อมต่อแบบแปลน: ตัววาล์วมีหน้าแปลนมาตรฐาน (เช่น GB, ANSI, DIN ฯลฯ) ที่ปลายทั้งสองข้าง มันเชื่อมต่อกับหน้าแปลนท่อผ่านสลักเกลียวและปะเก็นซีล (ยาง, ปะเก็นแผลโลหะ) ช่วยให้มั่นใจได้ถึงความแน่นของส่วนต่อประสาน ข้อดี: เหมาะสำหรับสถานการณ์แรงดันสูง - (PN16–PN40) และเส้นผ่านศูนย์กลางขนาดใหญ่ - (DN50–DN2000) ทนทานต่อการสั่นสะเทือนและการคลายตัว และง่ายต่อการถอดประกอบและบำรุงรักษา

แอคชูเอเตอร์แบบนิวแมติก: ติดตั้งด้วยกระบอกสูบแบบแสดงการ - (สปริงกลับ) หรือแบบดับเบิล - (ระบบควบคุมแบบนิวแมติกสองทาง -) ซึ่งมีแรงบิดเอาท์พุตขนาดใหญ่และสามารถขับเคลื่อนแผ่นวาล์วให้หมุนได้ตั้งแต่ 0 องศาถึง 90 องศา สามารถเลือกกำหนดค่าตัวกำหนดตำแหน่งอัจฉริยะ (เช่น ที่มีระดับการป้องกัน IP67) เพื่อรองรับสัญญาณ 4–20mA หรือการสื่อสารบัส (PROFIBUS, HART) เพื่อให้สามารถปรับช่องเปิดได้อย่างแม่นยำ

การออกแบบการปิดผนึก

การซีลแบบอ่อน: บ่าวาล์วทำจากยาง EPDM หรือ NBR ซึ่งเหมาะสำหรับอุณหภูมิปกติ - (-20~120 องศา ) และสื่อที่ไม่กัดกร่อน (น้ำ อากาศ น้ำมัน) ระดับการรั่วไหลถึง Class VI (การรั่วไหลเป็นศูนย์)

การซีลแบบแข็ง: ใช้สเตนเลสสตีล + พื้นผิวกราไฟท์ หรือโลหะ - ถึง - การซีลโลหะ ซึ่งสามารถทนต่ออุณหภูมิสูง (น้อยกว่าหรือเท่ากับ 425 องศา ) แรงดันสูง และตัวกลางที่เป็นอนุภาค (เช่น ไอน้ำ ฝุ่น)
