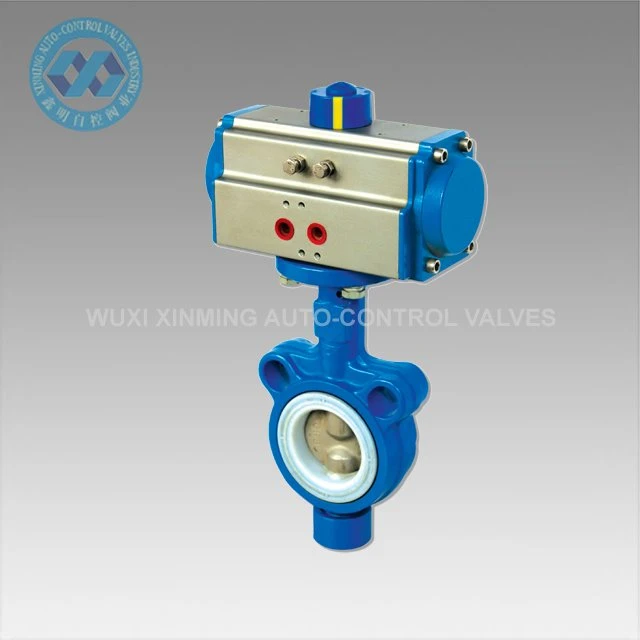

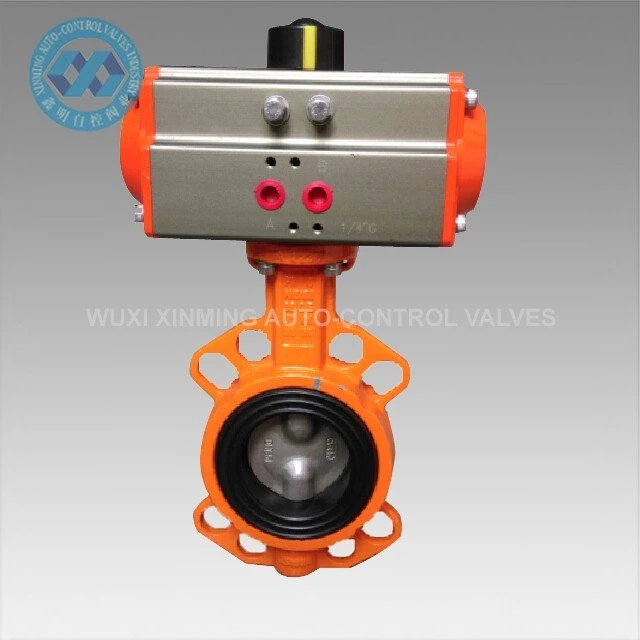

วาล์วผีเสื้อเวเฟอร์มีโครงสร้างที่เรียบง่าย ขนาดเล็ก น้ำหนักเบา ต้นทุนต่ำ การควบคุมและการทำงานที่สะดวก พื้นที่การไหลเวียนขนาดใหญ่ที่มีประสิทธิภาพ เปิดและปิดอย่างรวดเร็ว ประหยัดแรงงาน และประสิทธิภาพการปิดผนึกที่ดี และมีข้อดีของโลหะซีลแข็งและซีลยืดหยุ่น
เพื่อเริ่มและหยุดการไหลโดยอัตโนมัติเร็วกว่าวาล์วที่ขับเคลื่อนด้วยมอเตอร์-ซึ่งทำงานโดยใช้อากาศอัด คุณต้องควบคุมอากาศที่ส่งไปยังแอคชูเอเตอร์โดยใช้วาล์วนำไฟฟ้าที่ให้มาหรือวาล์วเปิด/ปิดแบบแมนนวล วาล์วไม่ต้องการแรงดันตกขั้นต่ำระหว่างทางเข้าและทางออกในการทำงาน
แอคชูเอเตอร์ถูกติดตั้งเข้ากับตัววาล์วโดยตรงเพื่อลดการเคลื่อนไหวและลดการสึกหรอ ตัวบ่งชี้การไหลแบบมองเห็นที่ด้านบนของแอคทูเอเตอร์จะแสดงให้เห็นว่าวาล์วเปิดหรือปิดอยู่ การแทนที่แบบแมนนวลทำให้คุณสามารถใช้งานวาล์วในระหว่างที่ไฟฟ้าดับ
รายละเอียดสินค้า
| ชื่อสินค้า | วาล์วปีกผีเสื้อเวเฟอร์ |
| ชื่อแบรนด์ | XM และ OEM ก็ได้รับการยอมรับเช่นกัน |
| ขนาดวาล์วปีกผีเสื้อ | 25 มม.-1,000 มม |
| การรับรอง | CE, ATEX, SIL3, ISO9001:2016 |
| ประเภทวาล์ว | ผีเสื้อ |
| สำหรับใช้กับ | น้ำ, น้ำมัน, อากาศ, ก๊าซธรรมชาติ, ไอน้ำ, น้ำดื่ม |
| วัสดุซีล | ยาง EPDM, NBR, PTFE, โลหะ-ถึง-โลหะ |
| ข้อมูลจำเพาะ | เอพีไอ 609 |
พารามิเตอร์ทางเทคนิค:

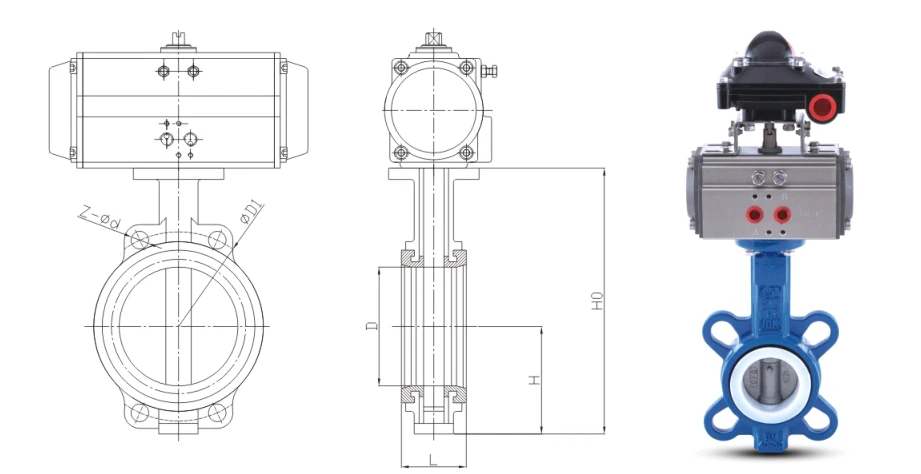

| เส้นผ่านศูนย์กลางที่กำหนด | ง (มม.) | D1 (มม.) | อืม) | H0 (มม.) | ลิตร (มม.) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| มม | นิ้ว | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| การออกแบบและการผลิตวาล์ว | ตามมาตรฐาน GB/T12238 | ||||||
| ขนาดหน้าแปลนวาล์ว | ตามมาตรฐาน GB/T9113, GB/T17241.6 | ||||||
| ความยาวโครงสร้างของวาล์ว | ตามมาตรฐาน GB/T12221 | ||||||
| การตรวจสอบและทดลองวาล์ว | ตามมาตรฐาน GB/T13927 | ||||||
คุณสมบัติผลิตภัณฑ์:
• น้ำหนักเบาและกะทัดรัด: น้ำหนักของลำกล้องเดียวกันเพียง 1/6 ของวาล์วประตู และพื้นที่การติดตั้งลดลง 50%
• ซีลเกรดฟองอากาศสองทิศทาง-: บ่าวาล์วยืดหยุ่น EPDM/NBR/VITON/PTFE ไม่มีการรั่วไหล (ISO 5208 Rate A)
• แรงบิดต่ำ: แผ่นปีกผีเสื้อที่เพรียวบาง + ปลอกหล่อลื่นในตัว- ขับง่ายโดยใช้ตัวกระตุ้นแบบแมนนวล นิวแมติก และแบบไฟฟ้า
• การบำรุงรักษาแบบออนไลน์: ตัววาล์วไม่ขยายเข้าไปในท่อ และสามารถดึงแผ่นปีกผีเสื้อออกได้โดยการคลายน็อตหน้าแปลนสี่ตัวเพื่อถอดและประกอบ
• มัลติฟังก์ชั่น: สามารถเปิดและปิดได้เต็มที่ และยังสามารถควบคุมปริมาณได้อย่างแม่นยำภายในช่วง 15 องศา ~75 องศา
การใช้งานผลิตภัณฑ์:
• น้ำเทศบาล: น้ำดิบ, น้ำสะอาด, น้ำเสีย, การแยกสถานีสูบน้ำ
• HVAC: เครื่องปรับอากาศส่วนกลาง, ระบบทำความร้อนส่วนกลาง, การไหลเวียนของน้ำหล่อเย็น
• อาหารและยา: ระบบทำความสะอาด CIP/SIP, เกรดสุขาภิบาล FDA 3A เป็นตัวเลือก
• เคมีและปิโตรเคมี: กรดและด่างอ่อน, ตัวทำละลาย, ผง, ท่อลำเลียงแบบนิวแมติก
• พลังงานไฟฟ้า: หอหล่อเย็น, คอนเดนเสท, ระบบสปริงเกอร์ดับเพลิง
ความสามารถในการจัดหา
ความสามารถในการจัดหา: 1,000 หน่วยต่อเดือน, วาล์วผีเสื้อแบบนิวเมติก
การบรรจุและการจัดส่ง
รายละเอียดการบรรจุ:
1) หากมีปริมาณมากกรณีไม้อัด
2) ถ้าปริมาณน้อย กล่องหรือพาเลทไม้อัด
ท่าเรือต้นทาง: เซี่ยงไฮ้, จีน
เวลานำ:
|
ปริมาณ(หน่วย) |
1-50 |
51-1000 |
＞1001 |
|
ประมาณ เวลา(วัน) |
สินค้าในสต็อก |
30 |
ที่จะเจรจา |
บริการของเรา
1) สายด่วน 7x24 ชั่วโมง
2) การควบคุมคุณภาพอย่างเข้มงวด
3) คุณภาพดีในราคาที่ดี
4)บริการหลังการขายที่ยอดเยี่ยม-
5) การสนับสนุนทางเทคนิคออนไลน์
6) เวลาจัดส่งที่รวดเร็ว
เคล็ดลับการเลือกและการสั่งซื้อ:
เมื่อตัวกลางมีอนุภาคมากกว่าหรือเท่ากับ 2 มม. โปรดเลือกซีลแบบแข็งหรือโครงสร้างเยื้องศูนย์กลางสองเท่า
เมื่อจำเป็นต้องมีความปลอดภัยจากอัคคีภัย สามารถเลือกเฝือกกราไฟท์ + เฝือก SS316L ได้
มีไฟฟ้า 24 V/220 V, ระบบนิวแมติกส์ 2 ทาง/รีเซ็ตสปริง, ลิมิตสวิตช์, ตัวกำหนดตำแหน่งครบชุด
หากคุณต้องการภาพวาด CAD ของ Wafer Butterfly Valve, โมเดล 3 มิติ หรือโซลูชันการปรับแต่งโปรเจ็กต์ โปรดติดต่อ: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
