โครงสร้างหลัก
โมดูลการแปลงไฟฟ้า
I/P Converter: สัญญาณปัจจุบันจะถูกแปลงเป็นเส้นตรงเป็นสัญญาณความดัน (เช่นตัวกำหนดตำแหน่งแบบอะนาล็อก)
ไมโครโปรเซสเซอร์: แกนกลางของตัวระบุตำแหน่งอัจฉริยะการประมวลผลอัลกอริทึมแบบบูรณาการฟังก์ชั่นการวินิจฉัยตนเอง
โมดูลแอมพลิฟายเออร์นิวเมติก
รีเลย์นิวเมติก: ขยายสัญญาณความดันอากาศเพื่อให้แน่ใจว่าแรงขับที่เพียงพอในการขับเคลื่อนวาล์วขนาดใหญ่
กลไกการตอบกลับ
ก้านเชื่อมต่อเชิงกล: เชื่อมต่อลำต้นกับตำแหน่งเพื่อส่งสัญญาณการกระจัด
เซ็นเซอร์ที่ไม่ติดต่อ: เช่นเซ็นเซอร์การลังเลลดการสึกหรอเชิงกล
อินเทอร์เฟซการโต้ตอบแบบ man-machine
LCD Display: การเปิดวาล์วจอแสดงผลรหัสความผิดพลาด ฯลฯ
ปุ่มการทำงาน: ใช้สำหรับการสอบเทียบในท้องถิ่นหรือการตั้งค่าพารามิเตอร์

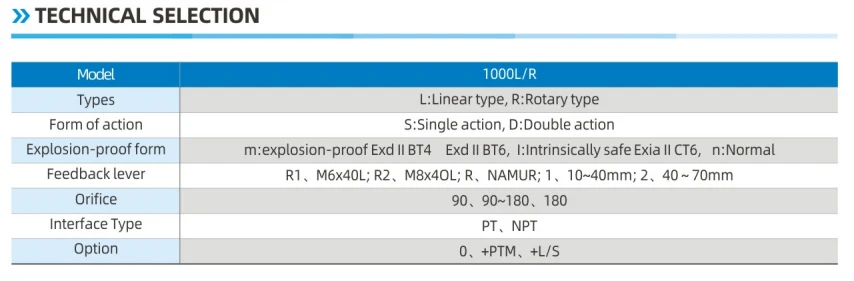

จุดเลือก
การจับคู่สัญญาณ
ประเภทสัญญาณอินพุต: 4-20 ma, 0-10 v, โปรโตคอล FieldBus
ความดันแหล่งกำเนิดอากาศเอาท์พุท: โดยปกติ 0. 14-0. 7MPA จำเป็นต้องตรงกับความต้องการของแอคชูเอเตอร์
ลักษณะวาล์ว
ข้อกำหนดของแรงขับ: ตามขนาดวาล์ว (เช่น DN300 หรือมากกว่านั้นต้องการตำแหน่งแรงขับสูง)
ประเภทโรคหลอดเลือดสมอง: จังหวะตรง (เช่นวาล์วลูกโลก) เทียบกับจังหวะมุม (เช่นวาล์วบอลวาล์วผีเสื้อ)
ความต้องการพิเศษ
ข้อกำหนดการป้องกันการระเบิด: การรับรอง ATEX หรือ IECEX เป็นสิ่งจำเป็นสำหรับอุตสาหกรรมปิโตรเคมี
ระดับการป้องกัน: IP67 หรือสูงกว่าสำหรับการใช้งานกลางแจ้ง
การออกแบบแบบแยก: ร่างกายวาล์วอุณหภูมิสูงจะต้องแยกออกจากร่างกายตำแหน่ง
