แอคทูเอเตอร์นิวเมติกมีบทบาทสำคัญในระบบอัตโนมัติอุตสาหกรรมโดยอาศัยความปลอดภัยความน่าเชื่อถือและเศรษฐกิจ เมื่อเลือกความต้องการโหลดสภาพแวดล้อมความแม่นยำในการควบคุมและค่าบำรุงรักษาควรได้รับการพิจารณาอย่างละเอียดและอุปกรณ์เสริมเช่นตัวกำหนดตำแหน่งและสวิตช์ จำกัด ควรใช้เพื่อปรับปรุงประสิทธิภาพหากจำเป็น สำหรับสถานการณ์การควบคุมที่มีความแม่นยำสูงหรือซับซ้อนสามารถรวมระบบไฟฟ้าหรือไฮดรอลิกได้
โครงสร้างพื้นฐานและหลักการทำงานของแอคทูเอเตอร์นิวเมติก
1. องค์ประกอบหลัก
หน่วยไดรฟ์นิวเมติก:
กระบอกสูบ: โครงสร้างลูกสูบหรือฟิล์มที่แปลงความดันอากาศให้เป็นกลไกการเคลื่อนที่
ลูกสูบ/ไดอะแฟรม: กดเพลาเอาท์พุท (การหมุนหรือการเคลื่อนที่เชิงเส้น) หลังจากการบีบอัด
กลไกการส่ง:
ชั้นวางและพิน (ประเภทโรตารี่): แปลงการเคลื่อนที่เชิงเส้นเป็นการหมุน
กลไกการส่งคืนสปริง (ประเภทการแสดงเดี่ยว): ใช้สำหรับการรีเซ็ตเมื่อไม่มีแหล่งอากาศ
อุปกรณ์เสริมควบคุม:
โซลินอยด์วาล์ว: ควบคุมทิศทางของการไหลของอากาศเพื่อให้เกิดการสลับ
ตำแหน่ง: รับสัญญาณควบคุม (เช่น 4-20 ma) ปรับการเปิดอย่างแม่นยำ
ขีด จำกัด สวิตช์: สัญญาณข้อเสนอแนะตำแหน่งสำหรับการควบคุมการเชื่อมต่อกัน
2. มันทำงานอย่างไร
อากาศอัดเข้าสู่กระบอกสูบผ่านวาล์วโซลินอยด์และดันลูกสูบหรือไดอะแฟรมเพื่อสร้างการเคลื่อนไหวแบบตรงหรือหมุน ขึ้นอยู่กับโหมดการกระทำ:
การกระทำเดี่ยว (ผลตอบแทนสปริง): ด้านหนึ่งของแหล่งจ่ายก๊าซสปริงให้แรงรีเซ็ต รีเซ็ตอัตโนมัติเมื่ออากาศหายไป
การแสดงสองครั้ง: การจ่ายก๊าซสลับทั้งสองด้านไม่มีสปริงต้องใช้สัญญาณภายนอกเพื่อควบคุมการเคลื่อนไหวสองทาง

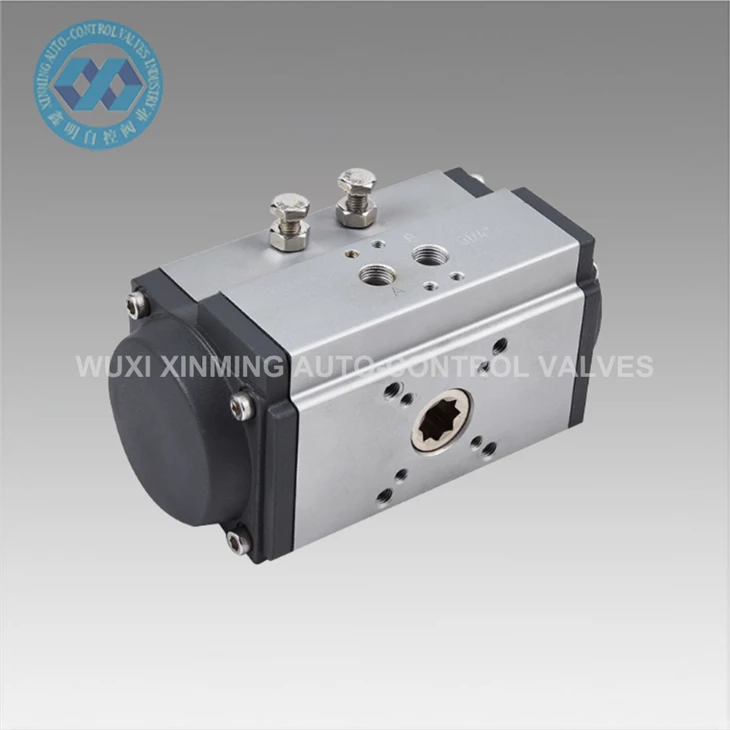

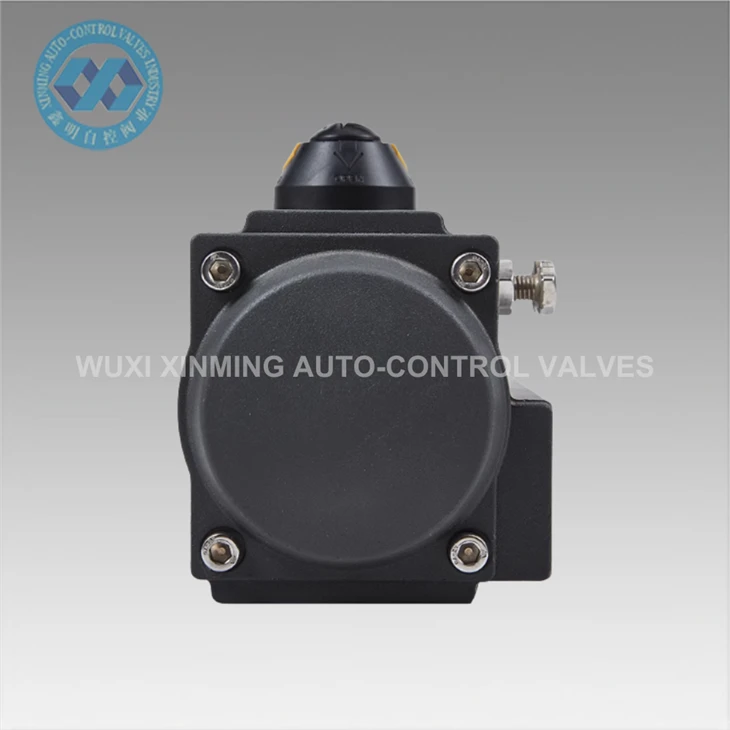

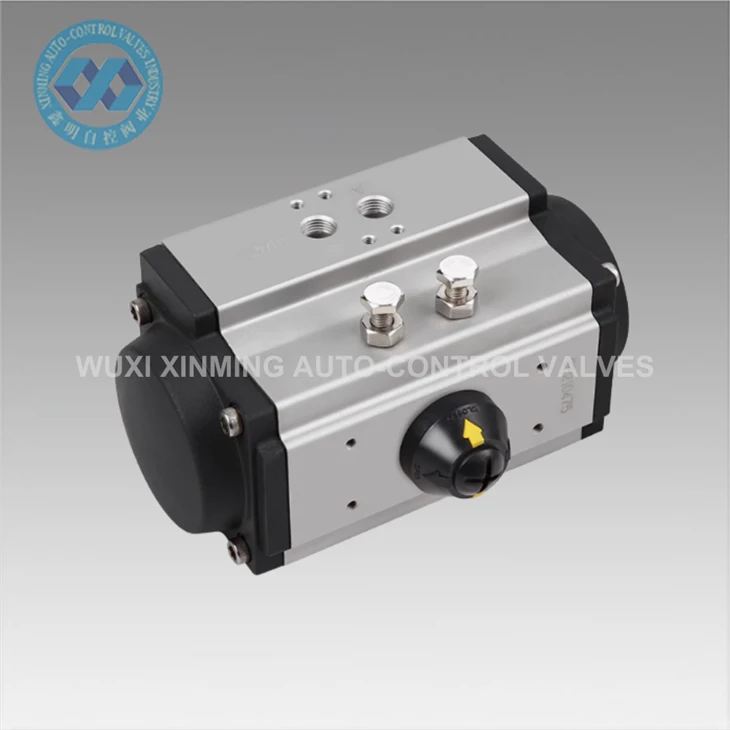

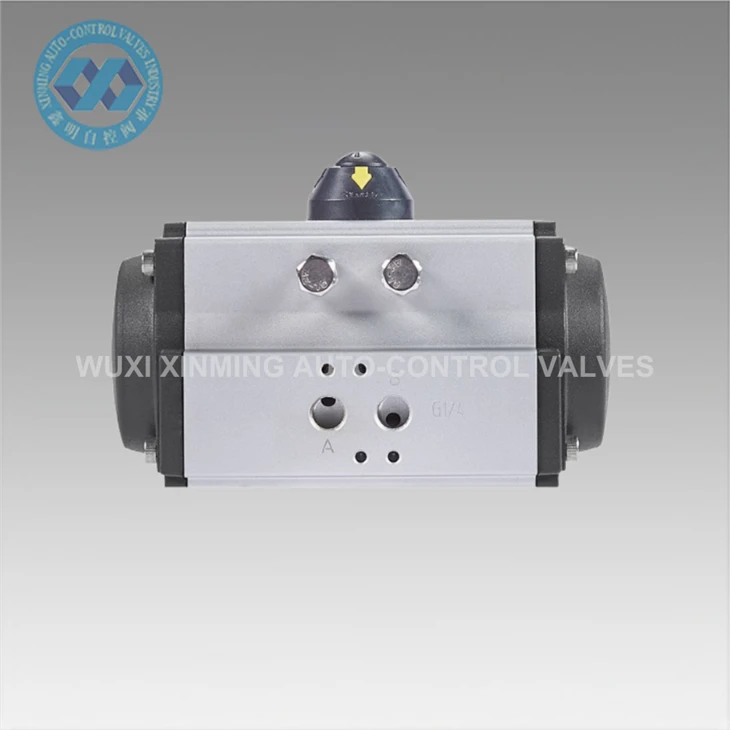

ป้ายกำกับยอดนิยม: Actuator วาล์วนิวเมติกวาล์วแบบโรตารี่ 90 องศา, แอคทูเอเตอร์นิวเมติก, จีน, ซัพพลายเออร์, ผู้ผลิต, โรงงาน, ปรับแต่ง, ซื้อ, ราคา, ราคาขาย, ในสต็อก, ตัวอย่างฟรี, ฟรี, ซัพพลายเออร์, ซัพพลายเออร์, ผู้ผลิต, โรงงาน, โรงงาน, แอคชูเอเตอร์นิวเมติกแอคชูเอเตอร์ 180 องศารักษาการ, สปริงความเร็วสูง return actuator, แอคชูเอเตอร์นิวเมติกเชิงเส้น, แอคทูเอเตอร์นิวเมติกสำหรับเครื่องจักรการเกษตร, แอคทูเอเตอร์นิวเมติกสำหรับระบบอัตโนมัติ, แอคทูเอเตอร์นิวเมติกสำหรับอุตสาหกรรมการผลิตไฟฟ้า
