หลักการทำงานแบบมีส่วนร่วม
ลิงค์ควบคุม:
PLC/คอนโทรลเลอร์→ Solenoid Valve Electrical สัญญาณ→การสลับช่องอากาศอัด→การกระทำของแอคชูเอเตอร์นิวเมติก (เปิด/ปิด/ปรับ)
กระบวนการทั่วไป:
วาล์วโซลินอยด์ได้รับพลังงานสลับเส้นทางแก๊สและอากาศอัดเข้าสู่ห้องแอคชูเอเตอร์
ความดันผลักดันลูกสูบ/ไดอะแฟรมทำให้เกิดการกระจัดทางกล
หลังจากความล้มเหลวของพลังงานวาล์วโซลินอยด์จะถูกรีเซ็ตก๊าซจะถูกปล่อยออกมาและแอคทูเอเตอร์จะกลับสู่ตำแหน่งเริ่มต้น (การส่งคืนสปริงหรือแหล่งจ่ายก๊าซย้อนกลับ)
การออกแบบโครงสร้างหลัก

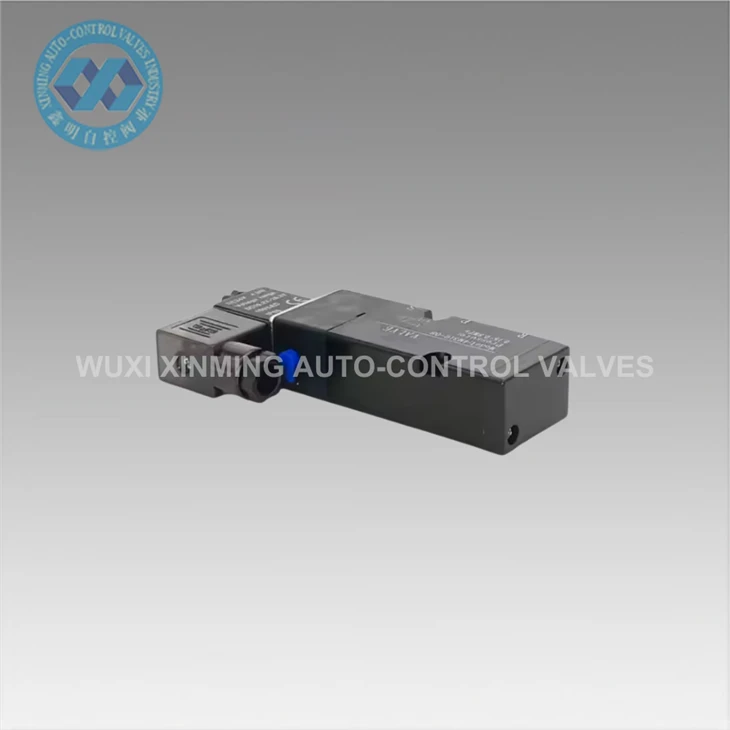

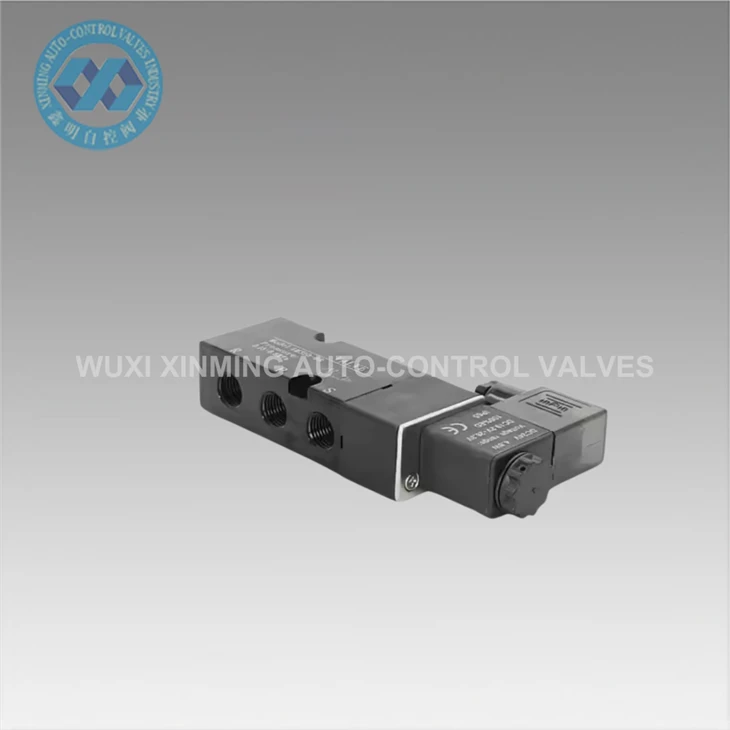

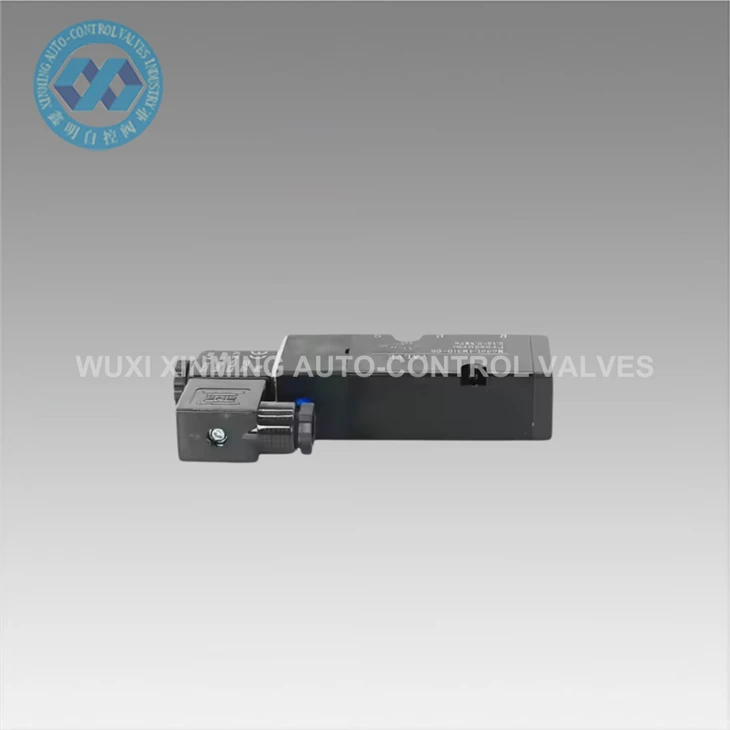

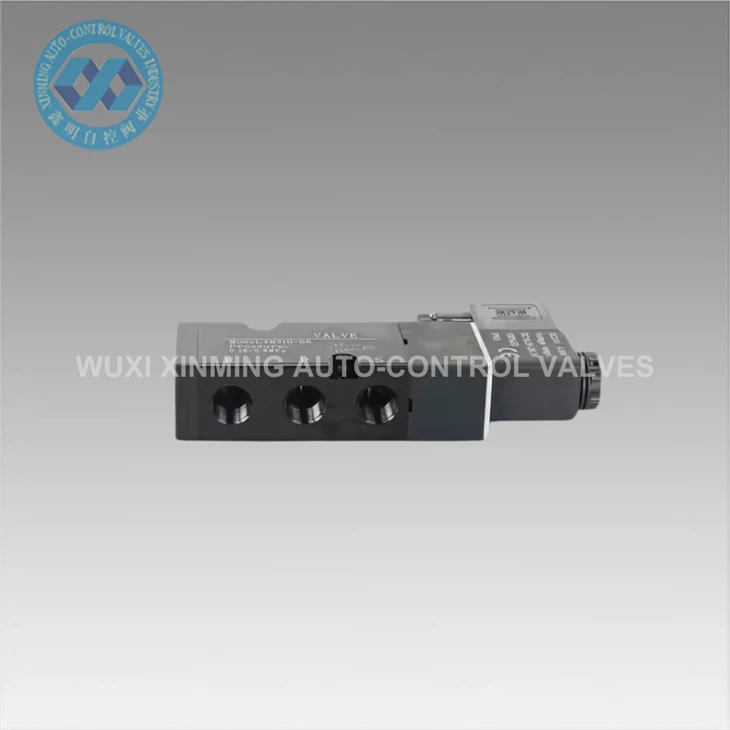

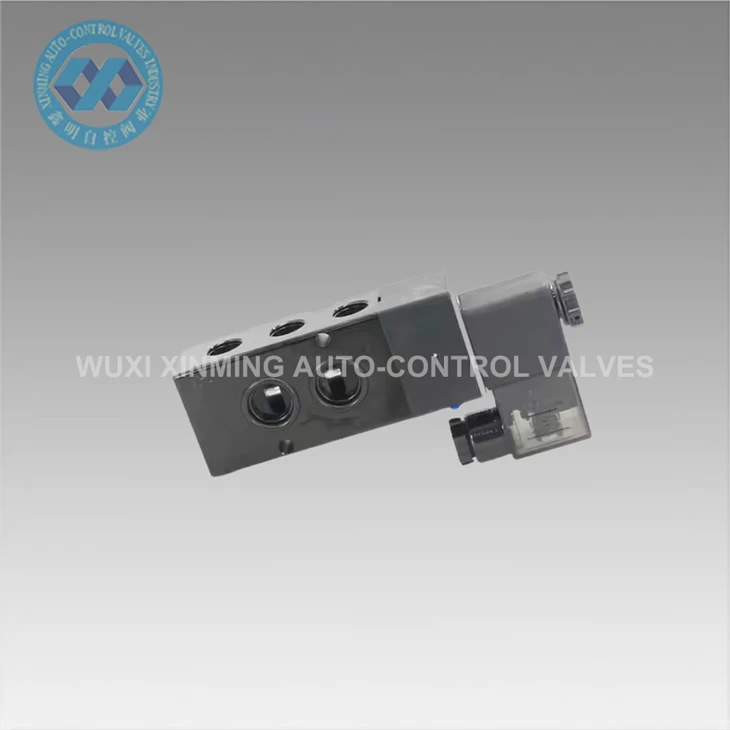

โซลินอยด์วาล์ว
ประเภทร่างกายของวาล์ว:
ทีสองตำแหน่ง (2/3): ควบคุมกระบอกสูบที่ทำหน้าที่เดี่ยว (ไอดีเดี่ยว + ไอเสีย)
สองตำแหน่งห้าทาง (2/5): ควบคุมกระบอกสูบรักษาการสองเท่า (ไอดีคู่ + ไอเสียสองครั้ง)
โหมดการขับขี่:
การดำเนินการโดยตรง: ไดรฟ์โดยตรงโฟลว์ขนาดเล็ก (ตอบสนองอย่างรวดเร็วเหมาะสำหรับการทำงานของความถี่สูง)
นำร่องดำเนินการ: การสลับความดันอากาศช่วย (การไหลขนาดใหญ่, สถานการณ์ความดันสูง)
การออกแบบพิเศษ:
ขดลวดป้องกันการระเบิด (ATEX Certified) สำหรับสภาพแวดล้อมที่ติดไฟได้
การใช้พลังงานต่ำ (0. 5W ~ 1W) เพื่อยืดอายุการใช้งานแบตเตอรี่
ปุ่มฉุกเฉินแบบแมนนวล (สามารถบังคับให้เปลี่ยนเส้นทางก๊าซในกรณีที่ไฟฟ้าล้มเหลว)
การจับคู่กับแอคทูเอเตอร์
มาตรฐานอินเตอร์เฟส: ตรงตามข้อกำหนด ISO 15407 หรือ NFPA เพื่อให้แน่ใจว่าการเชื่อมต่อก๊าซอย่างรวดเร็ว
การจับคู่โฟลว์: ค่า CV วาล์วจะต้องเป็นไปตามข้อกำหนดความเร็วของแอคทูเอเตอร์

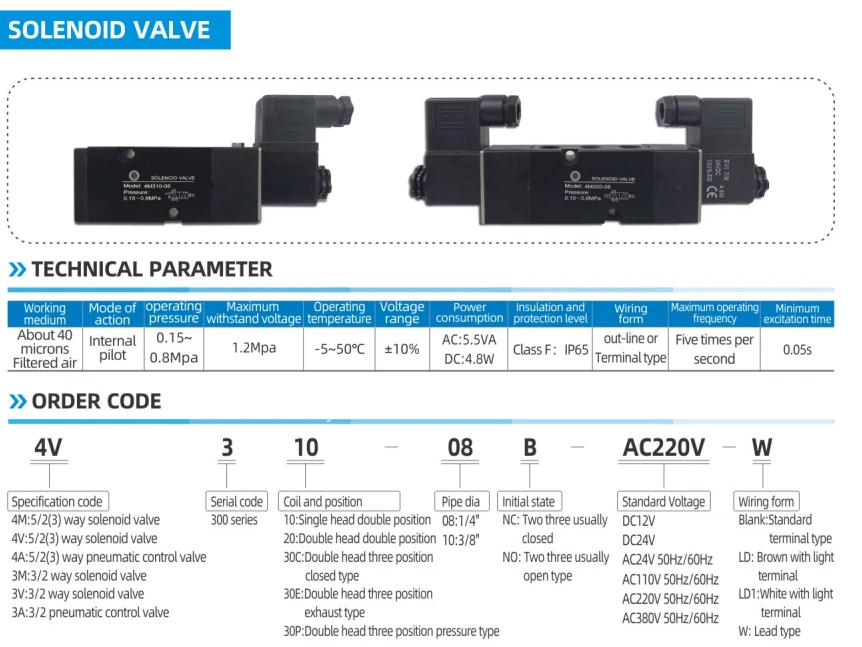

พารามิเตอร์ประสิทธิภาพหลัก
ความเข้ากันได้ของแรงดันไฟฟ้า: DC 24V (ใช้กันทั่วไปในอุตสาหกรรม), AC 220V (สถานการณ์พลังงานสูง)
เวลาตอบสนอง: น้อยกว่าหรือเท่ากับ 50ms (วาล์วความเร็วสูงสามารถถึง 10ms ซึ่งมีผลต่อความถี่แอคชูเอเตอร์)
ช่วงความดันในการทำงาน: {{0}}. 2 ~ 1.0mpa (ประเภททั่วไป), วาล์วแรงดันสูงรองรับ 10mpa
คลาสการป้องกัน: IP65 (กันฝุ่นและกันน้ำ) เหมาะสำหรับสภาพการทำงานที่รุนแรง
วงจรชีวิต: มากกว่าหรือเท่ากับ 10 ล้านครั้ง (การออกแบบอุตสาหกรรมที่น่าเชื่อถือสูง)
สถานการณ์แอปพลิเคชันทั่วไป
การควบคุมอัตโนมัติวาล์ว:
การเปิดระยะไกลและการปิดวาล์วบอลท่อส่งน้ำมัน
การควบคุมการไหลที่แม่นยำของวาล์วควบคุมในพืชเคมี
ไดรฟ์แอ็คชั่นเชิงกล:
แคลมป์แคลมป์สายการผลิตอัตโนมัติ
การผลักวัสดุและการวางตำแหน่งของเครื่องจักรบรรจุภัณฑ์
ระบบประสานความปลอดภัย:
ตัดปริมาณอากาศอย่างรวดเร็วในระหว่างการปิดฉุกเฉิน (ESD);
การปิดวาล์วไฟฉุกเฉินแบบนิวเมติก
