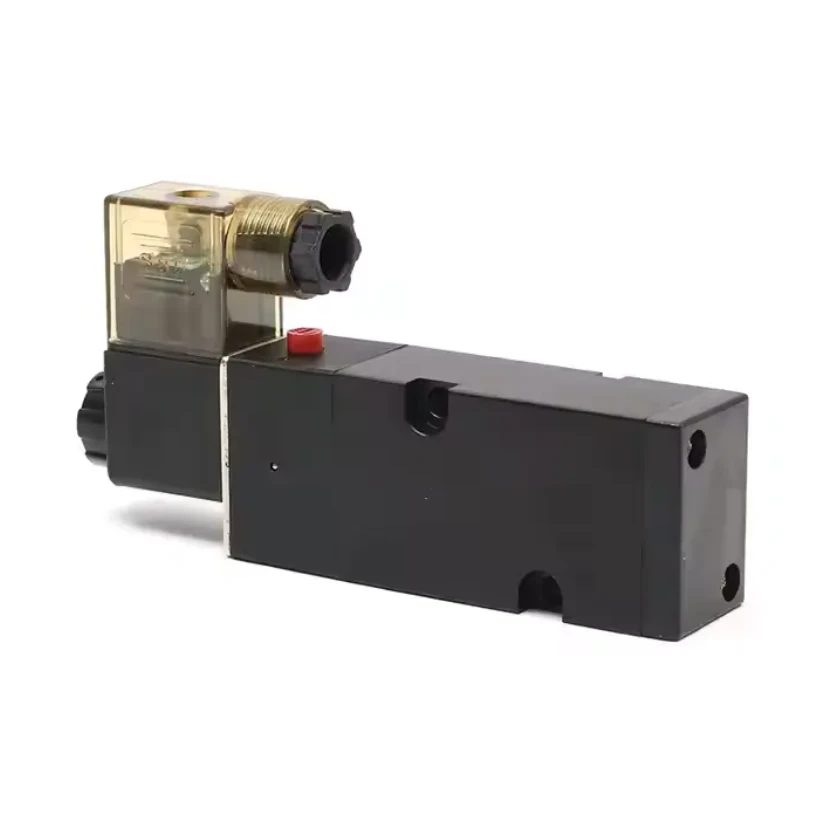

วาล์วโซลินอยด์เป็นองค์ประกอบการควบคุมหลักของระบบนิวเมติกซึ่งควบคุมทิศทางการไหลและการเปิดปิดของอากาศอัดผ่านสัญญาณไฟฟ้าเพื่อขับเคลื่อนการเคลื่อนที่เชิงเส้นหรือการหมุนของแอคชูเอเตอร์นิวเมติก (เช่นกระบอกสูบและวาล์ว) สาระสำคัญของมันคือ "สวิตช์ควบคุมอิเล็กทรอนิกส์" ของแอคทูเอเตอร์นิวเมติกเพื่อให้ตระหนักถึงการควบคุมการกระทำที่แม่นยำของระบบอัตโนมัติ
หลักการทำงานแบบมีส่วนร่วม
ลิงค์ควบคุม:
PLC/คอนโทรลเลอร์→ Solenoid Valve Electrical สัญญาณ→การสลับช่องอากาศอัด→การกระทำของแอคชูเอเตอร์นิวเมติก (เปิด/ปิด/ปรับ)
กระบวนการทั่วไป:
วาล์วโซลินอยด์ได้รับพลังงานสลับเส้นทางแก๊สและอากาศอัดเข้าสู่ห้องแอคชูเอเตอร์
ความดันผลักดันลูกสูบ/ไดอะแฟรมทำให้เกิดการกระจัดทางกล
หลังจากความล้มเหลวของพลังงานวาล์วโซลินอยด์จะถูกรีเซ็ตก๊าซจะถูกปล่อยออกมาและแอคทูเอเตอร์จะกลับสู่ตำแหน่งเริ่มต้น (การส่งคืนสปริงหรือแหล่งจ่ายก๊าซย้อนกลับ)
การออกแบบโครงสร้างหลัก
โซลินอยด์วาล์ว
ประเภทร่างกายของวาล์ว:
ทีสองตำแหน่ง (2/3): ควบคุมกระบอกสูบที่ทำหน้าที่เดี่ยว (ไอดีเดี่ยว + ไอเสีย)
สองตำแหน่งห้าทาง (2/5): ควบคุมกระบอกสูบรักษาการสองเท่า (ไอดีคู่ + ไอเสียสองครั้ง)
โหมดการขับขี่:
การดำเนินการโดยตรง: ไดรฟ์โดยตรงโฟลว์ขนาดเล็ก (ตอบสนองอย่างรวดเร็วเหมาะสำหรับการทำงานของความถี่สูง)
นำร่องดำเนินการ: การสลับความดันอากาศช่วย (การไหลขนาดใหญ่, สถานการณ์ความดันสูง)
การออกแบบพิเศษ:
ขดลวดป้องกันการระเบิด (ATEX Certified) สำหรับสภาพแวดล้อมที่ติดไฟได้
การใช้พลังงานต่ำ (0. 5W ~ 1W) เพื่อยืดอายุการใช้งานแบตเตอรี่
ปุ่มฉุกเฉินแบบแมนนวล (สามารถบังคับให้เปลี่ยนเส้นทางก๊าซในกรณีที่ไฟฟ้าล้มเหลว)
การจับคู่กับแอคทูเอเตอร์
มาตรฐานอินเตอร์เฟส: ตรงตามข้อกำหนด ISO 15407 หรือ NFPA เพื่อให้แน่ใจว่าการเชื่อมต่อก๊าซอย่างรวดเร็ว
การจับคู่โฟลว์: ค่า CV วาล์วจะต้องเป็นไปตามข้อกำหนดความเร็วของแอคทูเอเตอร์
จุดเลือกและการบำรุงรักษา
กุญแจสำคัญในการเลือก
ประเภทแอคชูเอเตอร์: การแสดงเดี่ยว (จำเป็นต้องกลับมาสปริง) หรือการแสดงสองครั้ง (การควบคุมเส้นทางแก๊สคู่);
ความถี่ในการใช้งาน: เลือกวาล์วโซลินอยด์ที่ทำหน้าที่โดยตรงในฉากความถี่สูง
ข้อกำหนดด้านสิ่งแวดล้อม: ป้องกันการระเบิด, ต่อต้านการกัดกร่อน, การปรับอุณหภูมิ (-30 องศา ~ 80 องศา);
ข้อกำหนดการประหยัดพลังงาน: การใช้พลังงานต่ำหรือการถือชีพจรเพื่อลดการใช้พลังงาน
ข้อบกพร่องและวิธีแก้ปัญหาทั่วไป
คอยล์เบิร์น: ตรวจสอบความเสถียรของแรงดันไฟฟ้าเพื่อหลีกเลี่ยงการโอเวอร์โหลด
Spool Stuck: ทำความสะอาดแหล่งอากาศเป็นประจำ (เพิ่มตัวกรอง), ใช้อากาศแห้ง;
การรั่วไหลของอากาศ: เปลี่ยนวงแหวนซีล (วัสดุ NBR/FKM) ตรวจสอบการสึกหรอของร่างกายวาล์ว
ข้อเสนอแนะการบำรุงรักษา
ตรวจสอบความไวการตอบสนองของวาล์วโซลินอยด์รายเดือน
ก๊าซทำความสะอาดรายไตรมาสผ่านตัวกรอง
แทนที่ซีลที่มีช่องโหว่เป็นประจำทุกปี
