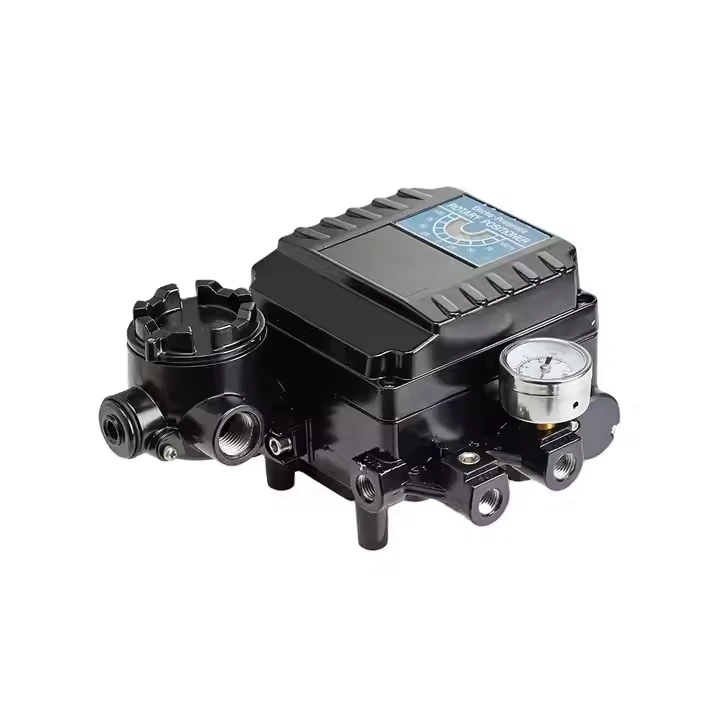

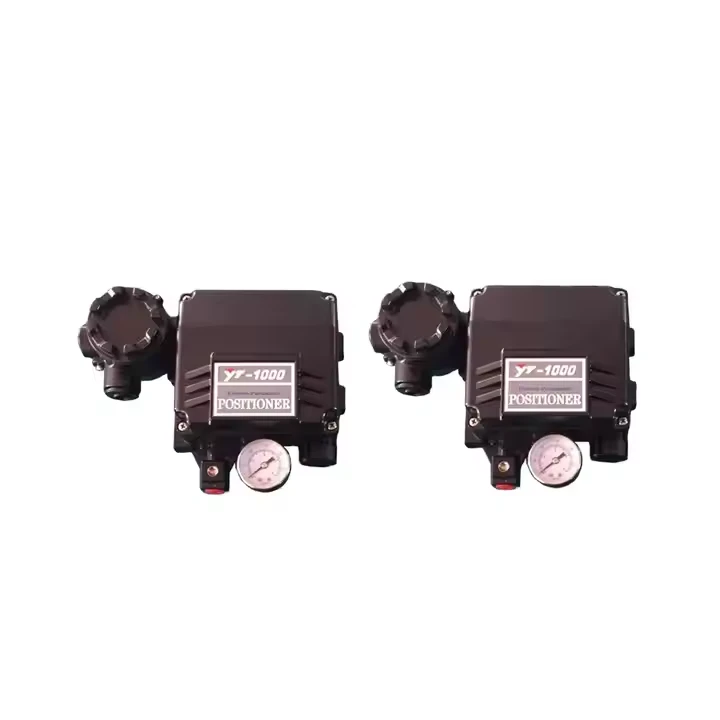

Electrical Valve Positioner เป็นอุปกรณ์สำคัญสำหรับการปรับการเปิดวาล์วอย่างแม่นยำในระบบควบคุมระบบอัตโนมัติอุตสาหกรรมซึ่งแปลงสัญญาณไฟฟ้าเป็นสัญญาณนิวเมติกเพื่อขับเคลื่อนการกระทำของวาล์วและใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมีพลังงานไฟฟ้าโลหะวิทยาและสาขาอื่น ๆ
ฟังก์ชั่นพื้นฐาน
การแปลงสัญญาณ: สัญญาณปัจจุบันมาตรฐาน (เช่น {{0}} ma) เอาท์พุทโดยระบบควบคุมได้รับและแปลงเป็นสัญญาณความดันนิวเมติก (เช่น 0 2-1. 0bar)
การวางตำแหน่งวาล์ว: ควบคุมการเปิดวาล์วอย่างแม่นยำผ่านกลไกการตอบรับเพื่อให้แน่ใจว่าตำแหน่งวาล์วสอดคล้องกับสัญญาณอินพุต
การชดเชยแบบไดนามิก: เอาชนะแรงเสียดทานของก้านวาล์วความผันผวนของแรงดันปานกลางและการรบกวนอื่น ๆ ปรับปรุงความเร็วในการตอบสนองและความเสถียร
หลักการทำงาน
การประมวลผลสัญญาณอินพุต
หลังจากตัวระบุตำแหน่งได้รับสัญญาณปัจจุบันวงจรภายในหรือไมโครโปรเซสเซอร์จะวิเคราะห์ค่าการเปิดเป้าหมาย
ข้อเสนอแนะตำแหน่งและการเปรียบเทียบ
ข้อเสนอแนะเชิงกล: ผ่านลูกเบี้ยวแท่งเชื่อมต่อและกลไกอื่น ๆ เพื่อแปลงการเคลื่อนที่ของก้านวาล์วเป็นสัญญาณเชิงกล
ข้อเสนอแนะแบบดิจิตอล: ผู้จัดตำแหน่งอัจฉริยะได้รับสัญญาณตำแหน่งเรียลไทม์ผ่านโพเทนชิโอมิเตอร์หรือเซ็นเซอร์แม่เหล็กและเปรียบเทียบกับค่าที่ตั้งไว้
ระเบียบเอาต์พุต
Positioner ดั้งเดิม: การใช้หลักการของความสมดุลของแรงผ่านระบบหัวฉีด baffle เพื่อปรับความดันเอาต์พุต
ตำแหน่งอัจฉริยะ: ควบคุมเส้นทางก๊าซอย่างแม่นยำผ่านวาล์ว piezoelectric หรือวาล์วโซลินอยด์ความเร็วสูงเพื่อขับแอคทูเอเตอร์
การควบคุมลูปปิด
เปรียบเทียบค่าที่ตั้งไว้อย่างต่อเนื่องกับตำแหน่งจริงและปรับเอาต์พุตแบบไดนามิกจนกว่าข้อผิดพลาดจะถูกกำจัด
ตัวบ่งชี้ประสิทธิภาพที่สำคัญ
Linearity: ระดับของข้อตกลงระหว่างเอาต์พุตและสัญญาณอินพุตอัจฉริยะถึง 0 1%fs
ความสามารถในการทำซ้ำ: ความสอดคล้องของการเคลื่อนไหวหลายครั้งมักจะดีกว่า 0. 2%
เวลาตอบสนอง: จากการเปลี่ยนสัญญาณเป็นวาล์วในสถานที่มากถึง 0. 5 วินาทีสำหรับรุ่นความเร็วสูง
ความสามารถในการปรับตัวด้านสิ่งแวดล้อม: ช่วงอุณหภูมิ (-40 ~ 85 องศา) การรับรองการป้องกันการระเบิด (เช่น ex d iic T6)
