การแนะนำสินค้า

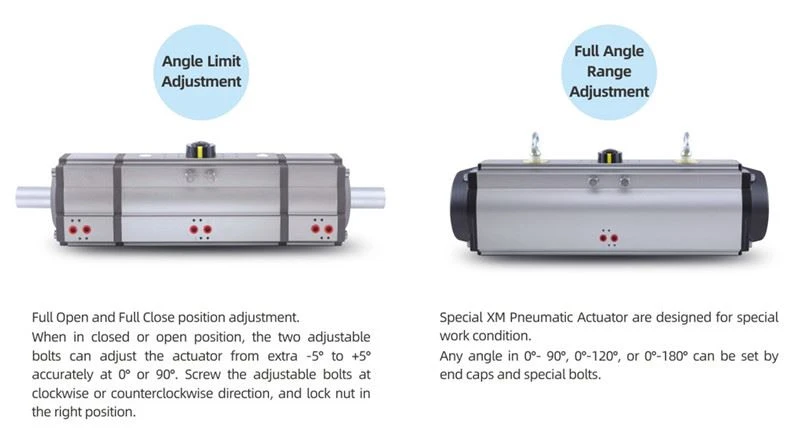

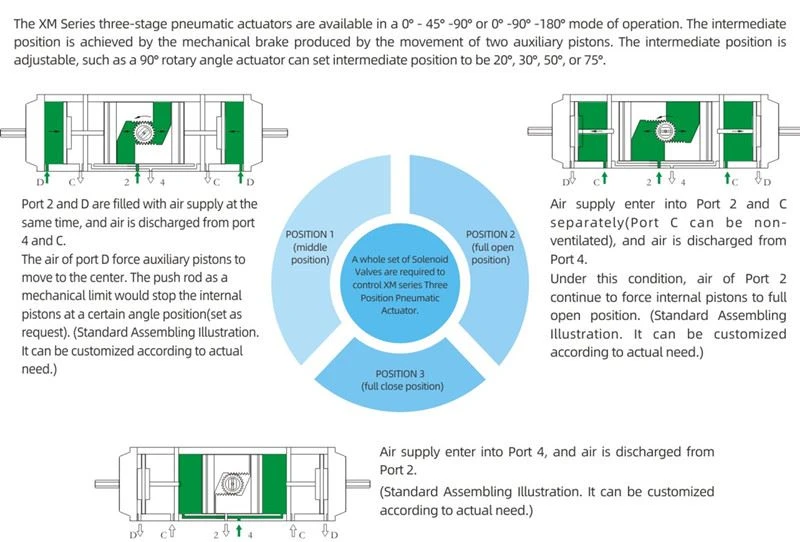

ตัวกระตุ้นแบบนิวแมติกสามขั้นตอนของ XM ซีรี่ส์มีอยู่ในโหมด 0 องศา - 45 องศา -90 องศาหรือ 0 องศา -90 องศา -180 องศาของ การดำเนินการ. ตำแหน่งตรงกลางทำได้โดยกลไกเบรกที่เกิดจากการเคลื่อนที่ของลูกสูบเสริมสองตัว ตำแหน่งตรงกลางสามารถปรับได้ เช่น ตัวกระตุ้นมุมหมุน 90 องศา สามารถตั้งค่าตำแหน่งตรงกลางเป็น 20 องศา 30 องศา 50 องศา หรือ 75 องศา
รายละเอียดโดยย่อ

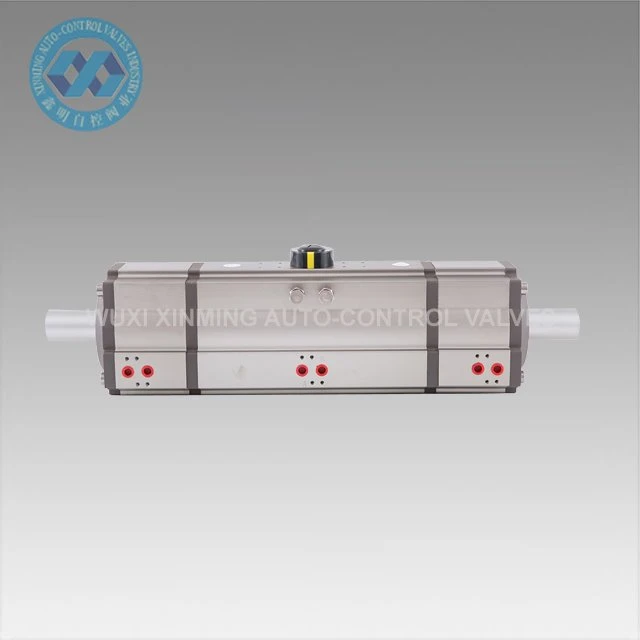

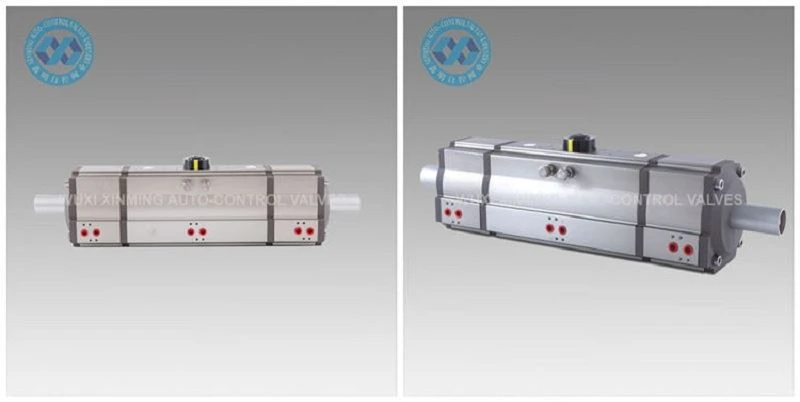

ชื่อสินค้า: ตัวกระตุ้นนิวเมติก 3 ตำแหน่ง
ชื่อแบรนด์: XM และ OEM ก็เป็นที่ยอมรับเช่นกัน
ขนาดตัวกระตุ้น: 32 มม.-400mm
มุมหมุน: 0 องศา ~180 องศา (±5 องศา )
ช่วงอุณหภูมิในการทำงาน: -20 องศา ~ บวก 80 องศา (มาตรฐาน)
-40 องศา ~ บวก 80 องศา (อุณหภูมิต่ำ)
-15 องศา ~150 องศา (อุณหภูมิสูง)
แรงดันอากาศ: {{0}}.2~0.8MPa, 10Mpa max
การเชื่อมต่อด้านบน: VDI/VDE3845 NAMUR
ข้อต่อด้านล่าง: ISO 5211 และ DIN3337
วัสดุ: อะลูมินัมอัลลอย
โครงสร้าง: แร็คแอนด์พิเนียน, ลูกสูบแบบแร็คคู่
การรักษาพื้นผิวของตัวกระตุ้น: ฮาร์ดอโนไดซ์หรือจุ่มออกซิเดชัน
สีของฝาท้าย: เทาดำ, ดำ, น้ำเงินเข้ม, ฟ้า, แดง, ส้ม, เขียว, ฯลฯ
การรับรอง: CE, ATEX, SIL3, ISO9001:2016
ข้อดีของตัวกระตุ้นนิวเมติก
1. ยอมรับสัญญาณก๊าซอย่างต่อเนื่องและการกระจัดเชิงเส้นของเอาต์พุต (หลังจากเพิ่มอุปกรณ์แปลงไฟฟ้า/แก๊สแล้ว ยังสามารถรับสัญญาณไฟฟ้าแบบต่อเนื่องได้) และบางส่วนสามารถส่งออกการกระจัดเชิงมุมเมื่อติดตั้งแขนโยก
2. มีฟังก์ชันบวกและลบ
3. ความเร็วในการเคลื่อนที่มีขนาดใหญ่ แต่ความเร็วจะช้าลงเมื่อโหลดเพิ่มขึ้น
4. แรงส่งออกสัมพันธ์กับแรงดันใช้งาน
5. ความน่าเชื่อถือสูง แต่ไม่สามารถรักษาวาล์วได้หลังจากแหล่งก๊าซถูกขัดจังหวะ (สามารถบำรุงรักษาได้หลังจากเพิ่มวาล์วยึด)
6. ไม่สะดวกที่จะตระหนักถึงการควบคุมส่วนและการควบคุมโปรแกรม
7. บำรุงรักษาง่ายและปรับตัวเข้ากับสิ่งแวดล้อมได้ดี
8. กำลังขับมีขนาดใหญ่
9 พร้อมฟังก์ชั่นป้องกันการระเบิด
ความสามารถในการจัดหา
ความสามารถในการผลิต: 10000 หน่วยต่อเดือน Pneumatic Rotary Actuator
การบรรจุและการจัดส่ง
รายละเอียดการบรรจุ: 1). แยกกล่องบรรจุโฟมด้านใน
2). กล่องไม้อัดสำหรับการขนส่งทางทะเล
3). พาเลทไม้อัดสำหรับขนส่งทางอากาศ
ความได้เปรียบ
1) อะไหล่ที่สำคัญทั้งหมดจะได้รับการบำบัดด้วยฮาร์ดอโนไดซ์เพื่อเพิ่มความแข็งแรงให้อยู่ในระดับที่ดีเพื่อให้มั่นใจถึงประสิทธิภาพและอายุการใช้งานที่ดี
2) กระบวนการทั้งหมดเป็นการขึ้นรูปครั้งเดียวโดย CNC เพื่อให้มั่นใจในความถูกต้องของกระบวนการและอายุการใช้งาน
พารามิเตอร์ทางเทคนิค
XM 3 ตำแหน่ง PNEUMATIC ACTUATOR OUTPUT TORQUE TABLE
แบบอย่าง | แรงดันอากาศเข้า (หน่วย: บาร์) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
แรงบิดเอาท์พุทแรงดันอากาศ (Nm) | ||||||
XM-DA32-3ส | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3ส | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3ส | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3ส | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3ส | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3ส | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3ส | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3ส | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3ส | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3ส | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3ส | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3ส | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3ส | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3ส | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3ส | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3ส | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3ส | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3ส | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
