การแนะนำสินค้า
ตัวกระตุ้นนิวแมติกสามขั้นตอนใช้เพื่อควบคุมวาล์วปีกผีเสื้อ บอลวาล์ว และเครื่องจักรที่มีการเคลื่อนที่แบบหมุนโดยอัตโนมัติ ลูกสูบสองชั้นแบบหล่อขึ้นรูปด้วยอะลูมิเนียมอัลลอยด์ที่มีความแม่นยำสูงพร้อมการบำบัดด้วยออกซิเดชันอย่างหนักช่วยเพิ่มความแม่นยำของมุมหมุนและอายุการใช้งาน ตัวกระตุ้นที่มีการเกิดออกซิเดชันอย่างหนักสามารถหลีกเลี่ยงรอยขีดข่วนได้อย่างมีประสิทธิภาพ
รายละเอียดโดยย่อ

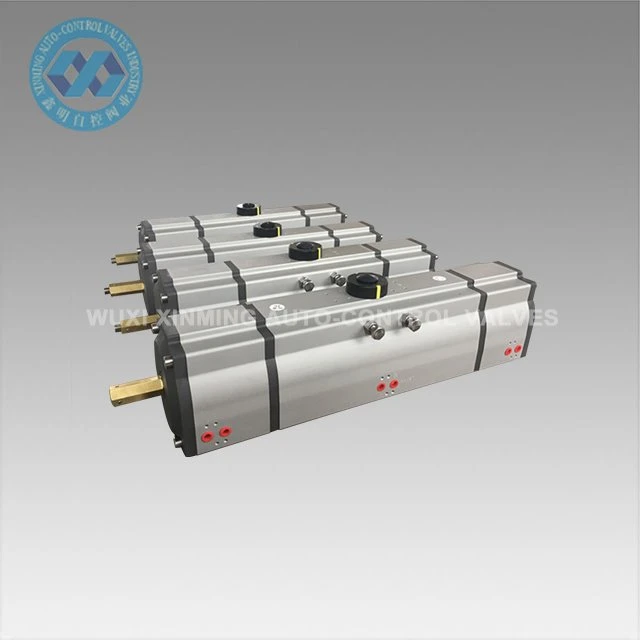

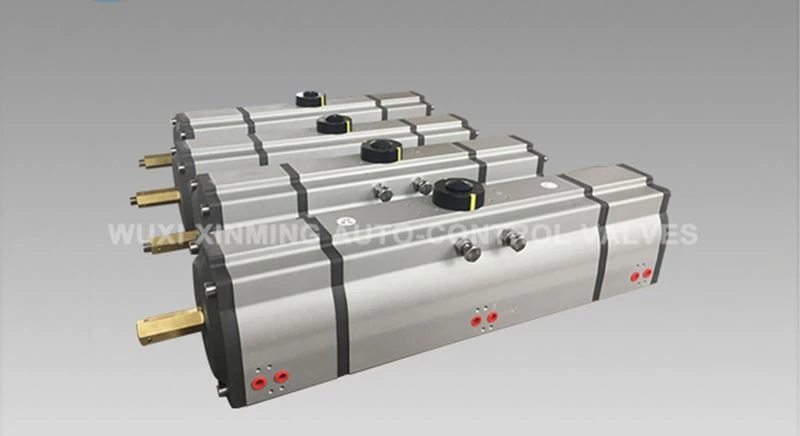

ชื่อสินค้า: ตัวกระตุ้นนิวเมติกสามขั้นตอน
ชื่อแบรนด์: XM และ OEM ก็เป็นที่ยอมรับเช่นกัน
ขนาดตัวกระตุ้น: 32mm-400mm

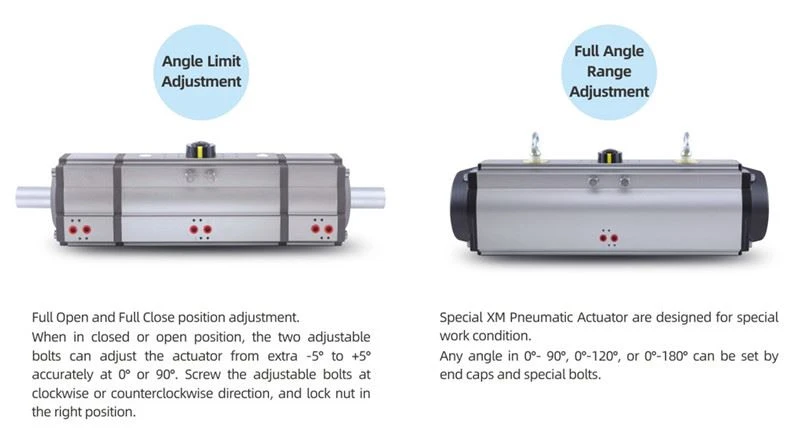

มุมหมุน: 0 ° ~ 180 ° (± 5 °)
ช่วงอุณหภูมิในการทำงาน: -20 ℃ ~ +80 ℃ (มาตรฐาน)
-40 ℃ ~ +80 ℃ (อุณหภูมิต่ำ)
-15 ℃ ~ 150 ℃ (อุณหภูมิสูง)
แรงดันอากาศ: 0.2 ~ 0.8MPa, 10Mpa max
การเชื่อมต่อด้านบน: VDI/VDE3845 NAMUR
ข้อต่อด้านล่าง: ISO 5211 และ DIN3337
วัสดุ: อะลูมินัมอัลลอย

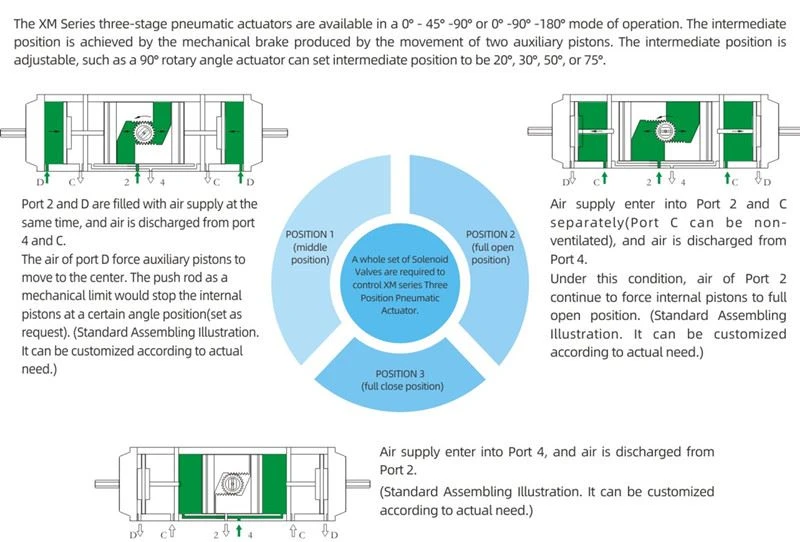

โครงสร้าง: แร็คแอนด์พิเนียน, ลูกสูบแบบแร็คคู่
การรักษาพื้นผิวของตัวกระตุ้น: ฮาร์ดอโนไดซ์หรือจุ่มออกซิเดชัน
สีของฝาท้าย: เทาดำ, ดำ, น้ำเงินเข้ม, ฟ้า, แดง, ส้ม, เขียว, ฯลฯ
การรับรอง: CE, ATEX, SIL3, ISO9001:2016
พารามิเตอร์ทางเทคนิค
XM สามขั้นตอน PNEUMATIC ACTUATOR OUTPUT TORQUE TABLE
แบบอย่าง | แรงดันอากาศเข้า (หน่วย: บาร์) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
แรงบิดเอาท์พุทแรงดันอากาศ (Nm) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
ความสามารถในการจัดหา
ความสามารถในการผลิต: 10000 หน่วยต่อเดือน Pneumatic Rotary Actuator
การบรรจุ&แอมป์; จัดส่ง
รายละเอียดการบรรจุ: 1). แยกกล่องบรรจุโฟมด้านใน
2). กล่องไม้อัดสำหรับการขนส่งทางทะเล
3). พาเลทไม้อัดสำหรับขนส่งทางอากาศ
ท่าเรือต้นทาง: เซี่ยงไฮ้ ประเทศจีน
เวลานำ:
ปริมาณ(หน่วย) | 1-500 | 501-10000 | ＞10001 |
โดยประมาณ เวลา (วัน) | 15 | 30 | อยู่ระหว่างการเจรจา |
ความได้เปรียบ
1) อะไหล่ที่สำคัญทั้งหมดจะได้รับการบำบัดด้วยฮาร์ดอโนไดซ์เพื่อเพิ่มความแข็งแรงในระดับที่ดีเพื่อให้แน่ใจว่ามีสมรรถนะและอายุการใช้งานที่ดี
2) กระบวนการทั้งหมดเป็นการขึ้นรูปครั้งเดียวโดย CNC เพื่อให้มั่นใจในความถูกต้องของกระบวนการและอายุการใช้งาน
แอปพลิเคชัน
ตัวกระตุ้นแบบแร็คแอนด์พิเนียนแบบนิวเมติกสามารถนำไปใช้กับสนามแม่เหล็กที่ไวไฟ กัดกร่อน เต็มไปด้วยฝุ่น รังสี การสั่นสะเทือนและการกัดกร่อนและการกัดกร่อนในสภาพแวดล้อมในร่มหรือกลางแจ้ง และใช้กันอย่างแพร่หลายในด้านพลังงานไฟฟ้า ปิโตรเคมี โลหะวิทยา ปิโตรเลียม ก๊าซธรรมชาติ เมือง อาคาร , การระบายน้ำ, สารเคมี, การกลั่นน้ำมัน, การขุด, โรงไฟฟ้า, โลหะ, การก่อสร้าง, ยา, อาหาร, ก๊าซธรรมชาติ, การวิจัยทางวิทยาศาสตร์ ฯลฯ
แนะนำ บริษัท
ตั้งแต่ปีพ. ศ. 2550 WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD ได้ก่อตั้งขึ้น
เราส่วนใหญ่ผลิตตัวกระตุ้นนิวเมติก บอลวาล์วนิวเมติก วาล์วผีเสื้อนิวเมติก วาล์วควบคุมนิวเมติก/ไฟฟ้า ฯลฯ

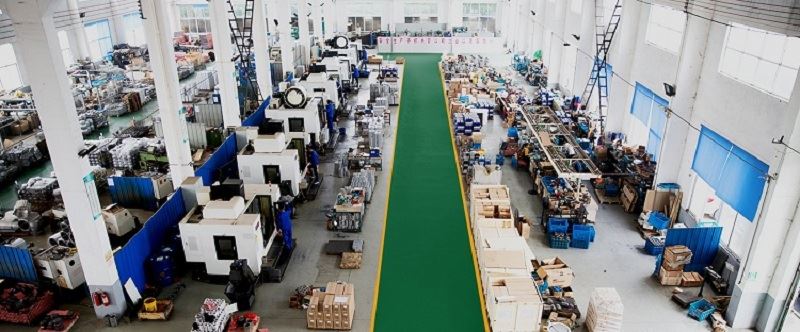

บริษัทของเรามีอุปกรณ์การประมวลผลขั้นสูงและอุปกรณ์การทดสอบที่ซับซ้อน อุปกรณ์การประมวลผลของเราประกอบด้วยเครื่องกลึง เครื่องกัด เครื่องคว้าน เครื่องไส เครื่องเจาะ เครื่องกลึง CNC ศูนย์เครื่องจักรกลซีเอ็นซี และอุปกรณ์อื่นๆ มีทั้งหมด 30 ชุด โดยมีศูนย์เครื่องจักรแนวตั้งนำเข้า 5 ชุด และเครื่องกลึง CNC ขั้นสูงหลายชุด
