ภาพรวมผลิตภัณฑ์

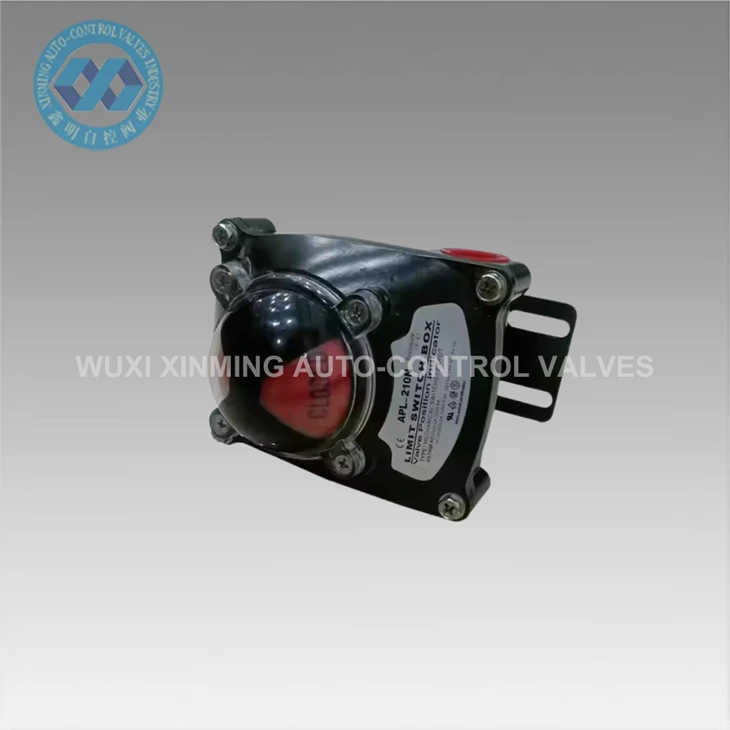

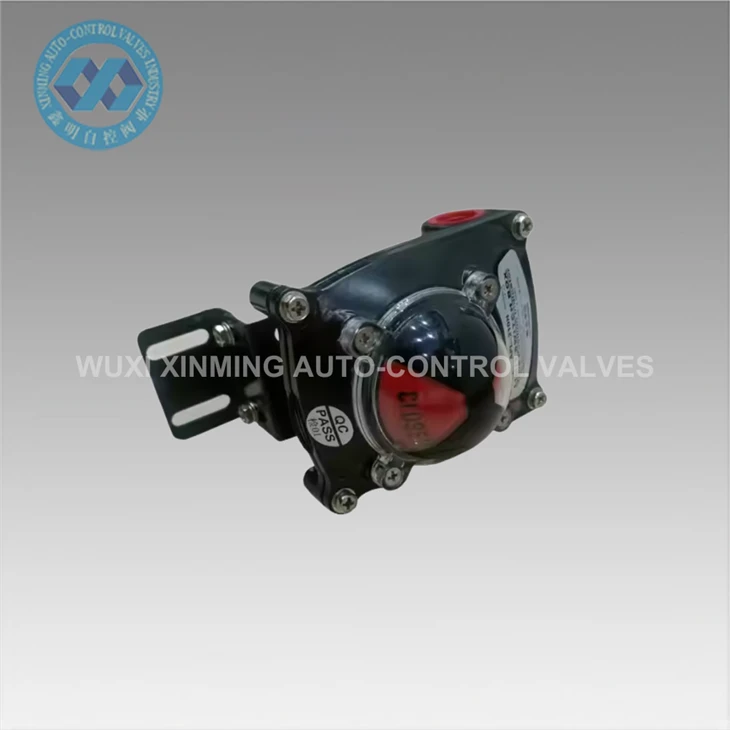

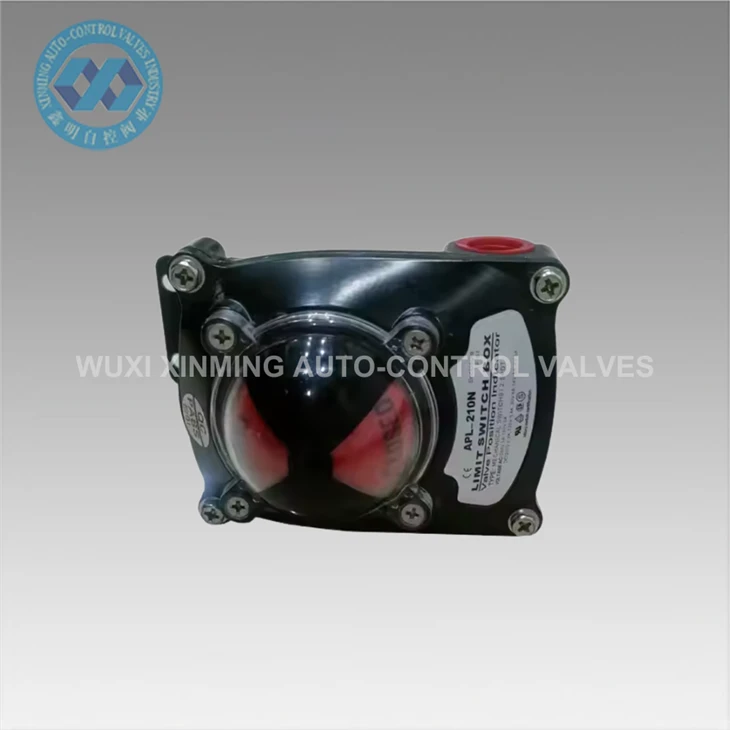

กล่องสวิตช์จำกัดทางกล APL-210N ได้รับการออกแบบมาเพื่อการระบุตำแหน่งวาล์วและการป้อนกลับที่แม่นยำในระบบอัตโนมัติทางอุตสาหกรรม มีการใช้กันอย่างแพร่หลายในแอคทูเอเตอร์แบบโรตารีแบบนิวแมติกและวาล์วหมุนสี่ส่วน เช่น บอลวาล์วและวาล์วปีกผีเสื้อ เพื่อให้สัญญาณสถานะเปิด/ปิดที่เชื่อถือได้แก่ระบบควบคุม
กล่องลิมิตสวิตช์นี้จะแปลงการหมุนเชิงกลของก้านวาล์วเป็นสัญญาณสวิตช์ไฟฟ้าผ่านกลไกลูกเบี้ยวภายใน ช่วยให้มั่นใจในการตรวจสอบตำแหน่งที่แม่นยำระหว่างการทำงานของวาล์วอัตโนมัติ เป็นองค์ประกอบสำคัญในอุตสาหกรรมกระบวนการที่จำเป็นต้องมีการตอบสนองสถานะวาล์วแบบเรียลไทม์-เพื่อการควบคุมระบบที่ปลอดภัยและมีเสถียรภาพ
หลักการทำงาน
APL-210N ได้รับการติดตั้งที่ด้านบนของตัวกระตุ้นแบบนิวแมติกและเชื่อมโยงทางกลไกกับก้านวาล์ว เมื่อวาล์วหมุนระหว่าง 0 องศาถึง 90 องศา ลูกเบี้ยวภายในกล่องสวิตช์จะหมุนตามนั้นและกระตุ้นสวิตช์กลไกภายใน

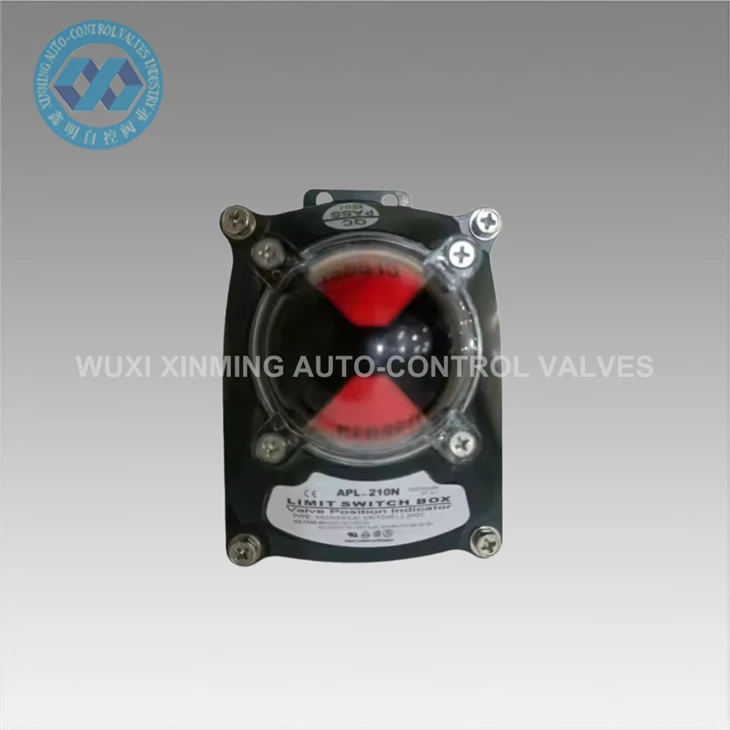

สวิตช์เหล่านี้จะส่งสัญญาณเปิด/ปิดไปยัง PLC หรือระบบควบคุม เพื่อระบุว่าวาล์วอยู่ในตำแหน่งเปิดสุดหรือปิดสุด ตัวบ่งชี้แบบภาพบนฝาครอบด้านบนให้การยืนยันถึงสถานที่ที่ชัดเจนโดยไม่ต้องเปิดอุปกรณ์
ข้อมูลจำเพาะทางเทคนิค
| แบบอย่าง | เอพีแอล-210เอ็น |
| ประเภทสินค้า | กล่องลิมิตสวิตช์ทางกล |
| แอปพลิเคชัน | ตัวบ่งชี้ตำแหน่งวาล์ว |
| วาล์วที่เข้ากันได้ | บอลวาล์ว, บัตเตอร์ฟลายวาล์ว |
| ช่วงการหมุน | 0 องศา – 90 องศา |
| วัสดุที่อยู่อาศัย | อลูมิเนียมอัลลอยด์ |
| ระดับการป้องกัน | IP67 |
| มาตรฐานการติดตั้ง | นามูร์ |
| ประเภทสัญญาณ | สวิตช์เปิด/ปิดเครื่องกล |
| การติดตั้ง | ติดตั้งแอคชูเอเตอร์แบบโรตารี่แบบนิวแมติก |
การใช้งาน
กล่องสวิตช์จำกัด APL-210N ใช้กันอย่างแพร่หลายในระบบอัตโนมัติทางอุตสาหกรรมที่ต้องการการตอบสนองตำแหน่งวาล์ว:
- ระบบควบคุมวาล์วท่อส่งน้ำมันและก๊าซ
- สิ่งอำนวยความสะดวกบำบัดน้ำและน้ำเสีย
- โรงงานแปรรูปสารเคมี
- ระบบผลิตไฟฟ้า
- สายกระบวนการอัตโนมัติทางอุตสาหกรรม
- HVAC และระบบควบคุมการไหลทั่วไป
ในการทำงานทั่วไป จะมีการติดตั้งวาล์วดังกล่าวบนแอคชูเอเตอร์แบบนิวแมติกซึ่งขับเคลื่อนวาล์วปีกผีเสื้อ โดยจะรายงานสถานะการเปิด/ปิดวาล์วกลับไปยังห้องควบคุมอย่างต่อเนื่องเพื่อการตรวจสอบกระบวนการที่ปลอดภัย
