ภาพรวมผลิตภัณฑ์

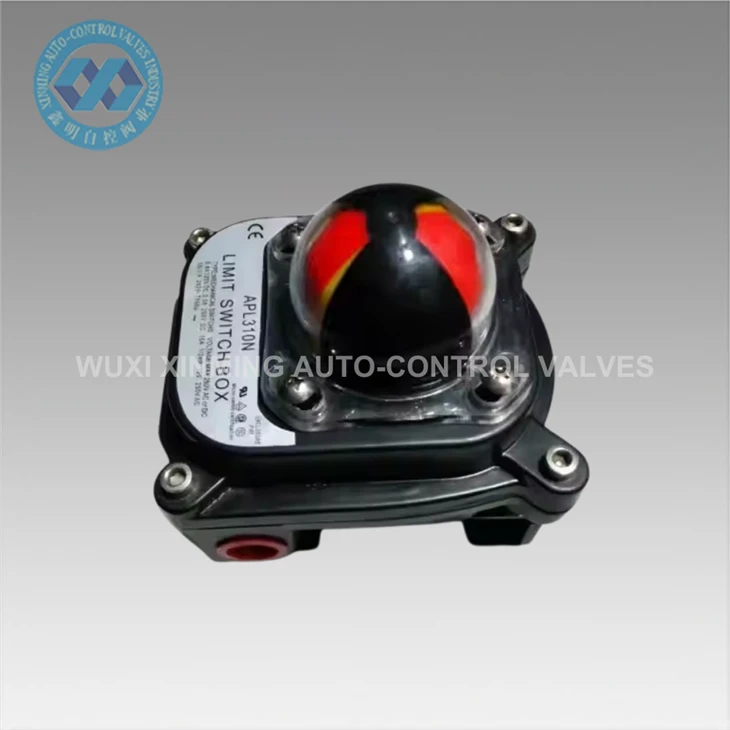

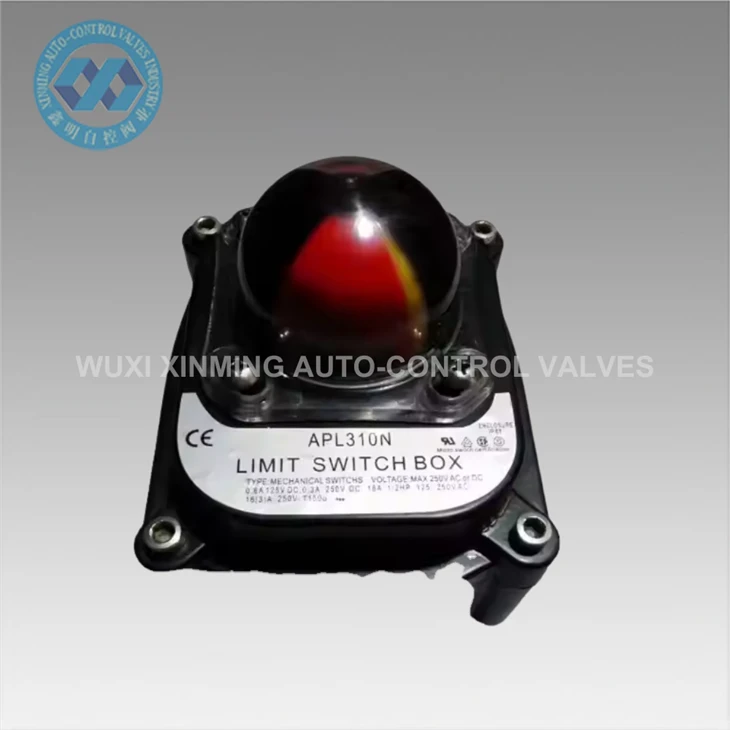

กล่องสวิตช์จำกัด APL-310N เป็นตัวบ่งชี้ตำแหน่งวาล์วและอุปกรณ์ป้อนกลับที่เชื่อถือได้ ซึ่งออกแบบมาสำหรับระบบอัตโนมัติทางอุตสาหกรรม ใช้เพื่อตรวจสอบตำแหน่งเปิดและปิดของวาล์วหมุนสี่ส่วน รวมถึงบอลวาล์วและวาล์วปีกผีเสื้อ เมื่อทำงานโดยแอคชูเอเตอร์แบบนิวแมติกหรือไฟฟ้า
APL-310N ช่วยให้มั่นใจได้ถึงการทำงานของวาล์วที่ปลอดภัยและแม่นยำในระบบควบคุมกระบวนการ โดยการให้การตอบสนองตำแหน่งทางกลและทางไฟฟ้าแบบเรียลไทม์ โดยเฉพาะอย่างยิ่งในกรณีที่จำเป็นต้องมีการตรวจสอบจากระยะไกล
คุณสมบัติ
- เปลือกอลูมิเนียมอัลลอยด์-หล่อ เคลือบด้วยสีฝุ่น รูปลักษณ์สวยงามและคุณภาพที่เชื่อถือได้
- ตำแหน่งสวิตช์สามารถระบุได้อย่างชัดเจนด้วยตัวบ่งชี้
- ตั้งลูกเบี้ยวอย่างรวดเร็ว ติดตั้งผ่านเพลาร่องและสปริง ปรับได้ง่ายโดยไม่ต้องใช้เครื่องมือ
- แผงขั้วต่อหน้าสัมผัสหลาย-พร้อมหน้าสัมผัสมาตรฐาน 8 จุดเพื่อการสายไฟที่ปลอดภัยและสะดวก
- อินเตอร์เฟซสายมาตรฐาน
- สลักเกลียวป้องกันการ-หลุด สลักเกลียวที่ติดอยู่กับฝาครอบด้านบนจะไม่หลุดออกเมื่อแยกชิ้นส่วน
- ติดตั้งง่าย การเชื่อมต่อแกนสแตนเลส และขายึด ทั้งหมดเป็นไปตามมาตรฐานของ NAMUR
ข้อมูลจำเพาะทางเทคนิค

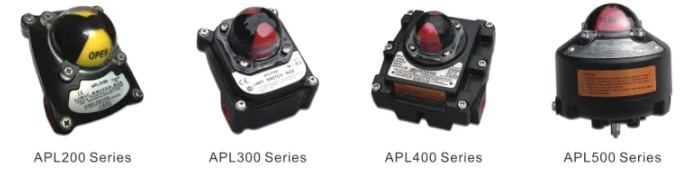

| APL200,300,400,500 ซีรี่ส์ | ||
| เปลือก | มาตรฐาน | ตัวเลือก |
| อุณหภูมิ | 200 ซีรีส์ (IP66) 300 ซีรีส์ (IP66) 400 ซีรีส์ (Exd II BT6 IP66) | |
| ซีรี่ส์ 500 (Exd IICT6 Gb DIP A21TA,T6 IP66) | ||
| -25 องศา ~+85 องศา | ||
| พอร์ตสายไฟ | 2XNPT1/2 (ใช้ได้กับซีรี่ส์ 200/300) | PT1/2 (ใช้ได้กับซีรี่ส์ 200/300) |
| 2XNPT3/4 (ใช้ได้กับซีรี่ส์ 400/500) | PF1/2 (ใช้ได้กับซีรีส์ประเภท 200/300) | |
| M20.PG13.5 (ใช้ได้กับซีรี่ส์ 200/300) | ||
| PT3/4 (ใช้ได้กับซีรี่ส์ 400/500) | ||
| PF3/4 (ใช้ได้กับซีรี่ส์ 400/500) | ||
การใช้งาน
ตัวบ่งชี้ตำแหน่งวาล์ว APL-310N ใช้กันอย่างแพร่หลายในระบบอัตโนมัติทางอุตสาหกรรมที่ต้องมีการตรวจสอบสถานะวาล์ว:
- การตรวจสอบวาล์วท่อส่งน้ำมันและก๊าซ
- ระบบบำบัดน้ำและน้ำเสีย
- โรงงานแปรรูปสารเคมี
- สิ่งอำนวยความสะดวกการผลิตไฟฟ้า
- ระบบควบคุมอัตโนมัติทางอุตสาหกรรม
- สายการผลิตอาหารและยา
ในโรงบำบัดน้ำเสียทั่วไป APL-310N ได้รับการติดตั้งบนวาล์วปีกผีเสื้อเพื่อให้การตอบสนองแบบเรียลไทม์ไปยังห้องควบคุม เพื่อให้แน่ใจว่าวาล์วควบคุมการไหลทำงานอย่างถูกต้องและปลอดภัย
คำถามที่พบบ่อย
Q1: กล่องลิมิตสวิตช์ใช้ทำอะไร?
กล่องลิมิตสวิตช์ใช้เพื่อให้การตอบสนองตำแหน่งเปิด/ปิดของวาล์วในระบบควบคุมอัตโนมัติ
คำถามที่ 2: APL-310N เข้ากันได้กับวาล์วใดบ้าง
ส่วนใหญ่จะใช้กับวาล์วหมุนแบบควอเตอร์- เช่น บอลวาล์วและวาล์วปีกผีเสื้อ
คำถามที่ 3: APL-310N เหมาะสำหรับการใช้งานกลางแจ้งหรือไม่
ได้ ด้วยตัวเครื่องอะลูมิเนียมระดับ IP67 ทำให้สามารถใช้ในสภาพแวดล้อมกลางแจ้งและที่รุนแรงได้
คำถามที่ 4: ใช้มาตรฐานการติดตั้งแบบใด
ใช้การติดตั้งแบบมาตรฐานของ NAMUR ซึ่งเข้ากันได้กับแอคชูเอเตอร์แบบนิวแมติกส่วนใหญ่
