ในระบบอัตโนมัติทางอุตสาหกรรม หลายบริษัทมักประสบปัญหาในการควบคุมวาล์ว เช่น ความเร็วตอบสนองช้า แรงบิดไม่เพียงพอ ระดับอัตโนมัติต่ำ และการบำรุงรักษาบ่อยครั้ง โดยเฉพาะอย่างยิ่งในระบบท่อที่ต้องเปิดและปิดวาล์วบ่อยครั้ง ประสิทธิภาพของแอคชูเอเตอร์ที่ไม่เสถียรไม่เพียงแต่ส่งผลต่อประสิทธิภาพการผลิตเท่านั้น แต่ยังอาจก่อให้เกิดอันตรายด้านความปลอดภัยอีกด้วย
แอคชูเอเตอร์แบบนิวแมติกแบบเคลื่อนที่มุมได้รับการออกแบบมาเพื่อแก้ไขปัญหาเหล่านี้ โดยให้การควบคุมอัตโนมัติที่เสถียร รวดเร็ว และเชื่อถือได้สำหรับวาล์วโรตารี 90 องศาต่างๆ
แอคชูเอเตอร์แบบใช้แรงลมแบบ Angle Travel คือแอคชูเอเตอร์ที่ขับเคลื่อนด้วยอากาศอัด ด้วยกลไกการส่งกำลังภายใน จะแปลงพลังงานลมเป็นการเคลื่อนที่แบบหมุนเชิงมุม จึงสามารถเปิดและปิดวาล์วได้
แอคชูเอเตอร์นี้ส่วนใหญ่จะใช้เพื่อควบคุมวาล์วสโตรควาล์วเชิงมุม เช่น บอลวาล์ว วาล์วปีกผีเสื้อ และปลั๊กวาล์ว โดยมีโครงสร้างที่กะทัดรัด การทำงานที่มั่นคง และการตอบสนองที่รวดเร็ว ทำให้เป็นอุปกรณ์ควบคุมที่สำคัญในระบบไปป์ไลน์อัตโนมัติทางอุตสาหกรรม
แอคชูเอเตอร์แบบนิวแมติกสำหรับการเดินทางแบบมุมซีรีส์ XM ใช้เพื่อควบคุมวาล์วปีกผีเสื้อ บอลวาล์ว และเครื่องจักรที่มีการเคลื่อนที่แบบหมุนโดยอัตโนมัติ ลูกสูบแร็ค-อะลูมิเนียมอัลลอยด์หล่อขึ้นรูปอย่างแม่นยำ- ลูกสูบคู่พร้อมการบำบัดออกซิเดชันอย่างหนักช่วยปรับปรุงความแม่นยำของมุมหมุนและอายุการใช้งาน ตัวแอคชูเอเตอร์ที่มีปฏิกิริยาออกซิเดชั่นอย่างหนัก-สามารถป้องกันรอยขีดข่วนได้อย่างมีประสิทธิภาพ
ข้อมูลจำเพาะของผลิตภัณฑ์
|
ชื่อสินค้า |
ตัวกระตุ้นนิวแมติกสำหรับการเดินทางแบบมุม |
|
วัสดุ |
สแตนเลส / อลูมิเนียมอัลลอยด์ |
|
ใบรับรอง |
ISO9001:2015, CE, ATEX, SIL3 |
|
การทำงาน |
เปิด / ปิด |
|
แอปพลิเคชัน |
บอลวาล์วอัตโนมัติ, วาล์วปีกผีเสื้ออัตโนมัติ |
|
ช่วงอุณหภูมิ |
-40~150 องศาเซลเซียส |
|
เวลาจัดส่ง |
ภายใน 7 วันตามปกติ |
|
ท่าเรือขนส่งสินค้า |
เซี่ยงไฮ้ หนิงโป ฯลฯ |
|
รายละเอียดแพ็คเกจ |
แต่ละกล่องภายใน, กรณีไม้อัด (การขนส่งทางทะเล) หรือพาเลท (การขนส่งทางอากาศ) ด้านนอก |
|
มุมหมุน |
0 ~ 90 องศา/ 0 ~ 120 องศา/ 0 ~ 180 องศา |
|
โครงสร้าง |
แอคชูเอเตอร์แบบโรตารี่แบบแร็คแอนด์พิเนียน |
|
การรักษาพื้นผิว |
อโนไดซ์แข็ง |
|
อุณหภูมิในการทำงาน |
อุณหภูมิปกติ: -20 องศา ~ 80 องศา (-4 องศา F ~ 176 องศา F) |
|
การเชื่อมต่อ |
นามูร์, ISO5211 และ DIN3337 |
|
สีหมวก |
สนับสนุนการปรับแต่ง |
|
พิมพ์ |
การแสดงสองครั้งและการแสดงเดี่ยว |
|
ตัวบ่งชี้ |
สนับสนุนการปรับแต่ง |
|
ติดตั้งอุปกรณ์เสริม |
กล่องลิมิตสวิตช์ / โซลินอยด์วาล์ว / ตัวกำหนดตำแหน่งวาล์ว ฯลฯ |
|
อุปกรณ์วาล์ว |
กระปุกเกียร์ธรรมดา |
|
ลูกสูบ |
อโนไดซ์อย่างหนัก |
|
ปานกลาง |
น้ำ น้ำมัน อากาศ หรือสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน |
|
แบบอย่าง |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
ความสามารถในการจัดหา
เรามีสต็อกรุ่นมาตรฐานเพียงพอและสามารถจัดส่งได้อย่างรวดเร็ว
รองรับการปรับแต่ง OEM/ODM โดยดำเนินการผลิตตามต้องการขนาดเล็ก{0}}ให้เสร็จสิ้นได้เร็วที่สุดภายใน 7 วัน
การบรรจุและการจัดส่ง
รายละเอียดการบรรจุ:
1). แยกกล่องบรรจุโฟมภายใน
2) กรณีไม้อัดสำหรับการขนส่งทางทะเล
3) พาเลทไม้อัดสำหรับการขนส่งทางอากาศ
พอร์ตต้นทาง: เซี่ยงไฮ้, จีน
เวลานำ:
|
ปริมาณ(หน่วย) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
ประมาณ เวลา(วัน) |
สินค้าในสต็อก |
7 |
20 |
ที่จะเจรจา |
ข้อได้เปรียบ
กระบวนการทั้งหมดเกิดขึ้น-ครั้งเดียว-โดย CNC เพื่อให้มั่นใจถึงความถูกต้องแม่นยำของกระบวนการและอายุการใช้งาน

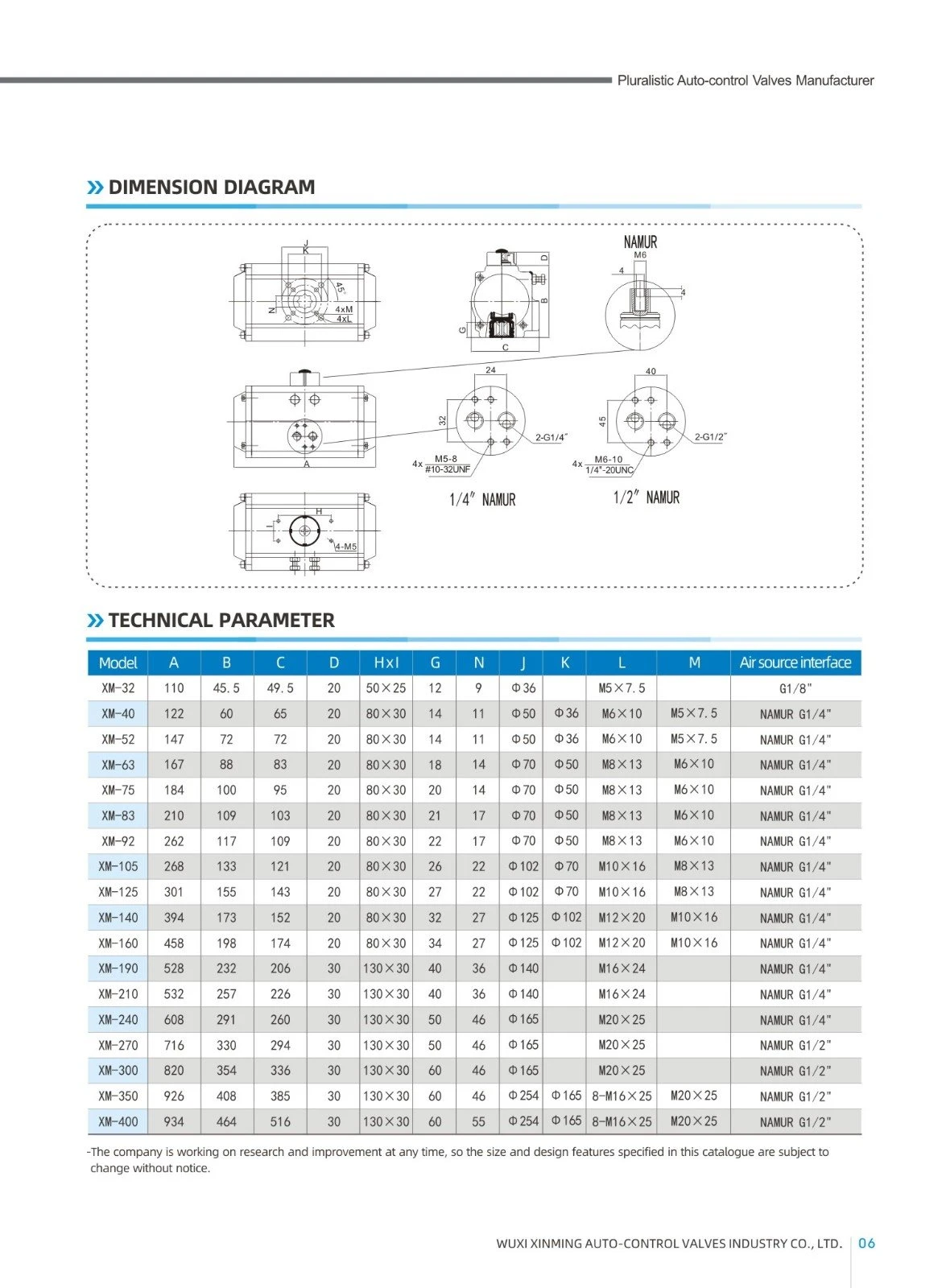

ขนาดแอคชูเอเตอร์แบบนิวแมติกสำหรับการเดินทางแบบมุม
ตารางแรงบิดเอาท์พุตตัวกระตุ้นแบบสองทาง XM
|
แบบอย่าง |
แรงดันอากาศเข้า (หน่วย: บาร์) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
แรงบิดเอาต์พุตแรงดันอากาศ (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
