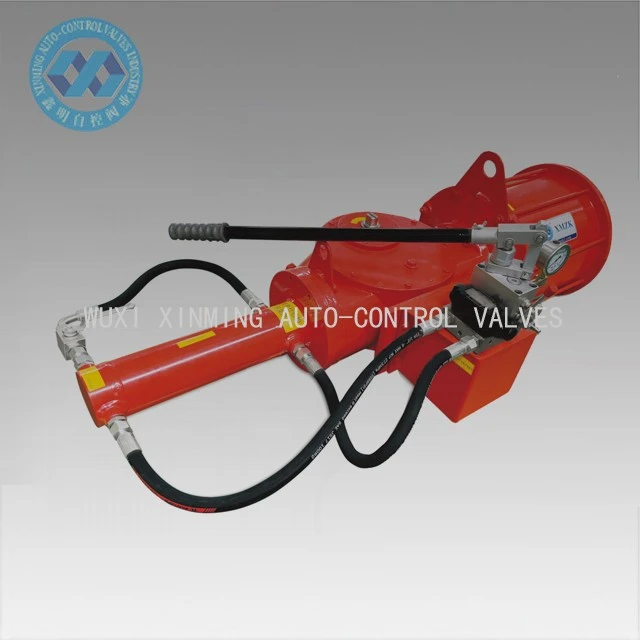

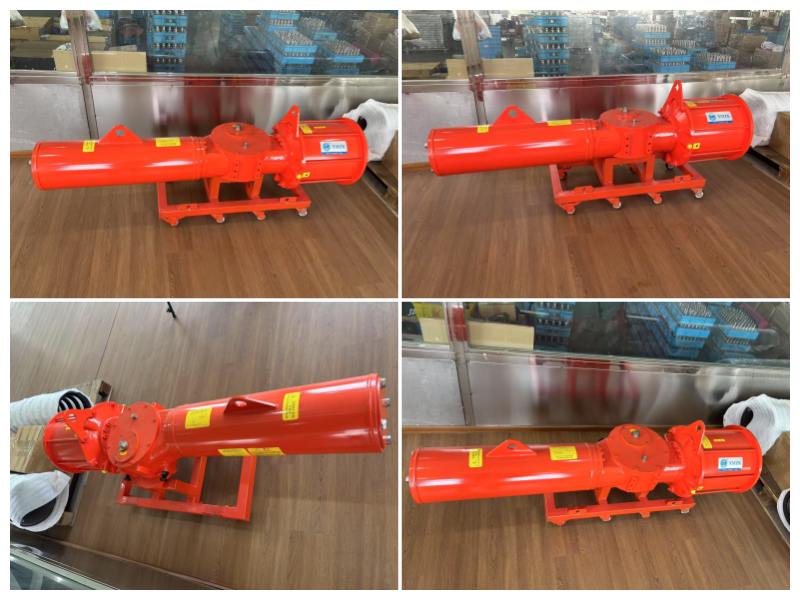

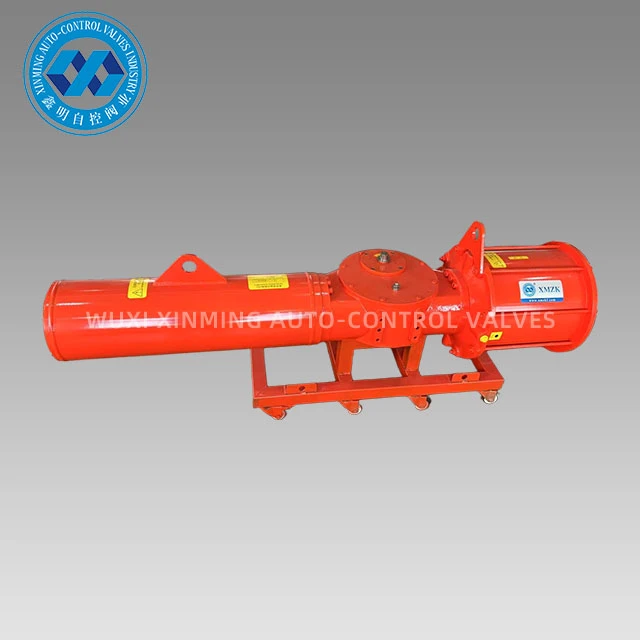

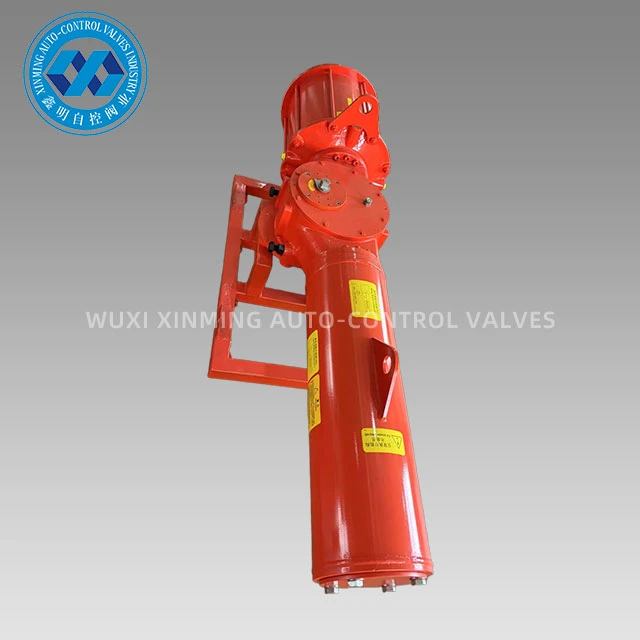

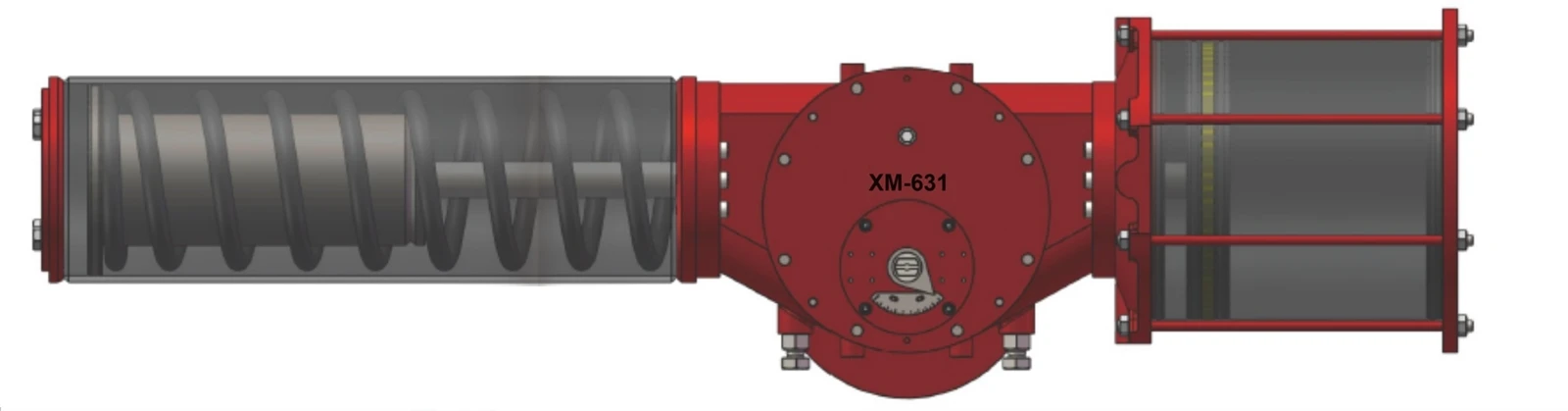

สปริงกลับสก๊อตช์แอกแอกชูเอเตอร์นิวเมติก

แอคชูเอเตอร์แบบนิวเมติก Spring Return Scotch Yoke เป็นอุปกรณ์ขับเคลื่อนที่มีความน่าเชื่อถือสูง- ซึ่งออกแบบมาสำหรับการควบคุมวาล์วทางอุตสาหกรรม ใช้กลไกการส่งผ่าน Scotch Yoke ที่เป็นเอกลักษณ์ในการแปลงกำลังลมอัดเป็นการเคลื่อนที่แบบหมุน 90 องศา และตระหนักถึงฟังก์ชันการรีเซ็ตอัตโนมัติผ่าน-สปริงที่แข็งแกร่งในตัว เพื่อให้แน่ใจว่าวาล์วจะกลับสู่ตำแหน่งที่ปลอดภัยอย่างรวดเร็ว (เปิดเต็มที่หรือปิดสุด) ในกรณีที่อากาศขัดข้องหรือฉุกเฉิน การออกแบบแบบโมดูลาร์ของตัวกระตุ้นนิวแมติก Spring Return Scotch Yoke รองรับอินเทอร์เฟซมาตรฐาน ISO 5211/NAMUR สามารถนำไปปรับใช้กับบอลวาล์วและวาล์วปีกผีเสื้อประเภทต่างๆ และสามารถติดตั้งลิมิตสวิตช์ โซลินอยด์วาล์ว และอุปกรณ์เสริมอื่นๆ สำหรับการควบคุมอัตโนมัติ เมื่อเปรียบเทียบกับแอคชูเอเตอร์แบบแร็คแอนด์พีเนียนแบบดั้งเดิม โครงสร้างสก็อตช์แอกมีประสิทธิภาพเชิงกลสูงกว่าและมีอายุการใช้งานยาวนานกว่า และเป็นตัวเลือกที่เหมาะสำหรับการควบคุมวาล์วภายใต้สภาวะที่เป็นอันตราย โครงสร้างสก๊อตช์แอกเป็นตัวเลือกที่ยอดเยี่ยมสำหรับการควบคุมวาล์วในสถานการณ์อันตราย เนื่องจากมีอายุการใช้งานยาวนานกว่าและมีประสิทธิภาพทางกลสูงกว่าแอคชูเอเตอร์แบบแร็คแอนด์พีเนียนทั่วไป

คุณสมบัติผลิตภัณฑ์:

1. แอคชูเอเตอร์นิวแมติก XM scotch yoke มีสองประเภท: แบบสมมาตรและแบบเอียง ซึ่งสอดคล้องกับลักษณะแรงบิดเอาท์พุตที่แตกต่างกันสองแบบ แอคชูเอเตอร์แบบสก็อตช์แอกแบบเอียงมีแรงบิดเริ่มต้นสูงและแรงบิดในการทำงานต่ำ เหมาะสำหรับการควบคุมวาล์วปีกผีเสื้อ แอคชูเอเตอร์แบบสก็อตช์แอกแบบสมมาตรมีเส้นโค้งแรงบิดที่สมดุลมากกว่า และเหมาะอย่างยิ่งสำหรับการควบคุมบอลวาล์วและปลั๊กวาล์วเป็นหลัก
2. โอริง-ที่ห่อหุ้มด้วยวัสดุคู่ (ยางและ PFA) สามารถใช้ได้กับอุณหภูมิและสภาพการทำงานที่หลากหลาย
การออกแบบโอริงและแบริ่งคู่-ทำให้มั่นใจในความเสถียรและความน่าเชื่อถือของกระบอกสูบแบบโมดูลาร์
3. แรงบิดเอาท์พุตของสปริงแบบส่งกลับ XM สามารถเข้าถึงได้มากกว่า 140,000Nm และแรงบิดเอาท์พุตของประเภทสปริงกลับ-สามารถเข้าถึงได้มากกว่า 250,000Nm
แรงดันใช้งาน: 0.3-0.6MPa
4. ทั้งโมดูลตัวถังส่วนกลางและโมดูลกระบอกสูบทำจากเหล็กดัดหรือเหล็กกล้าคาร์บอนเพื่อให้แน่ใจว่ามีความแข็งแรงเพียงพอ โครงสร้างโดยรวมมีขนาดกะทัดรัด การออกแบบสวยงามและประสานกัน แกนแอกและลูกสูบช่วยให้มั่นใจได้ถึงแรงบิดสูงสุด
5. วัสดุคอมโพสิตที่มีอายุการใช้งานยาวนานและมีแรงเสียดทานต่ำหลีกเลี่ยงการสัมผัสโลหะโดยตรง-ถึง- ทำให้การบำรุงรักษาและการเปลี่ยนง่ายและรวดเร็ว
6. เพลาส่งออกเป็นไปตามมาตรฐาน ISO5211 และ NAMUR ล่าสุด ขนาดของมันสามารถปรับแต่งได้และสแตนเลสก็เป็นทางเลือก
7. ตัวบ่งชี้ตำแหน่งมาตรฐานของ NAMUR อำนวยความสะดวกในการติดตั้งอุปกรณ์เสริม เช่น กล่องสวิตช์จำกัดและตัวกำหนดตำแหน่ง
8. สลักเกลียวปรับมุมอิสระสองตัวสามารถปรับจังหวะวาล์วได้ตั้งแต่ -6 องศาถึง 96 องศา ซึ่งช่วยยืดอายุการใช้งานของบ่าวาล์ว

หลักการก็คือ:

อากาศอัดเข้าไปในห้องเพื่อดันลูกสูบให้เคลื่อนที่เชิงเส้น และโดยโครงสร้างการส่งผ่านของหมุดแอกและร่องแอก การเคลื่อนที่เชิงเส้นของลูกสูบจะถูกแปลงเป็นการเคลื่อนที่แบบหมุนของแอก และขับเคลื่อนเพลาส่งออกให้หมุน จึงบรรลุการควบคุมของวาล์ว
